[轴断裂] 阀轴断开的原因分析以及电动执行器选配注意事项
本案例产品名称：194D有靠背中线对夹蝶阀

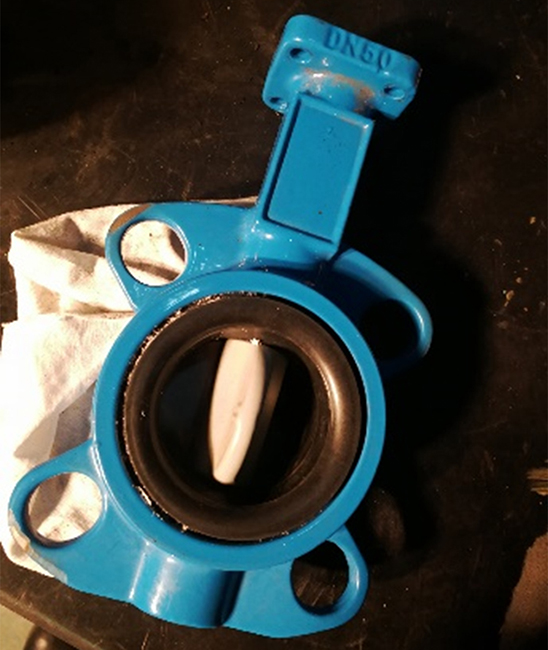

问题描述：无头蝶阀DN50的一台阀轴断开
原因分析：
1、阀门在管道上安装正常，初期运行开关也正常。在阀门开启的状态下，管道运行的过程中进入一种片状的硬异物，在阀门阀板关闭的时候正好瞬间恰巧将异物夹在阀板与阀座之间，如果正常配置的电动执行器（一般配50牛米以下的执行器）有可能阀板就卡住了，阀门有可能出现开关不动的现象，电动执行器出现过热保护而停止，阀轴也不会备扭曲变形而断开。

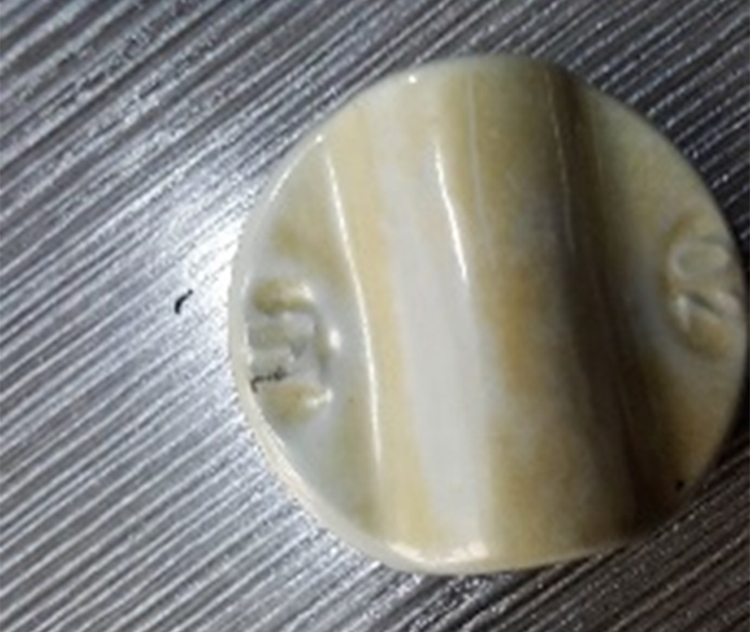

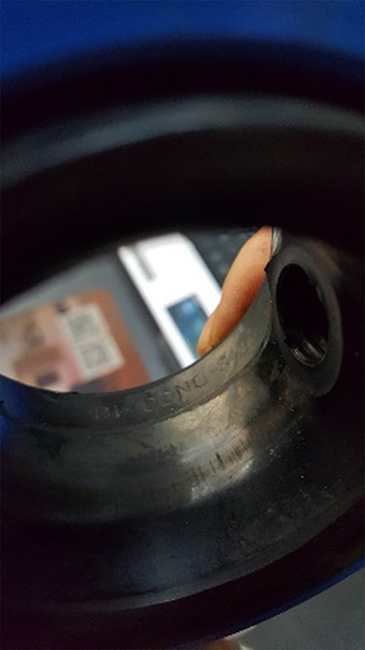

2、这台电动阀门配的执行器是100牛米的，执行器的力矩要大于阀轴所承受的扭力，阀轴上的卡簧槽成了断裂的薄弱环节，因此电动执行器没有损坏，在过热保护下电动执行器停止工作，此时阀轴可能已有损伤裂纹，阀轴还不会完全断开，之后电动执行器通电在打开瞬间过程中，带动阀轴再向反方向转动，来回扭动的过程导致已经受损的阀轴断裂，通过阀板和阀座上相应的划伤痕迹可以印证这种断裂的原因分析。
解决方案：
定期清查管道，建议不选用过大的电动执行器，适当配置就行。
本文为我们整理的常见问题，如果您有其他问题，欢迎发到本论坛，我们会有专业技术工程师解答。
