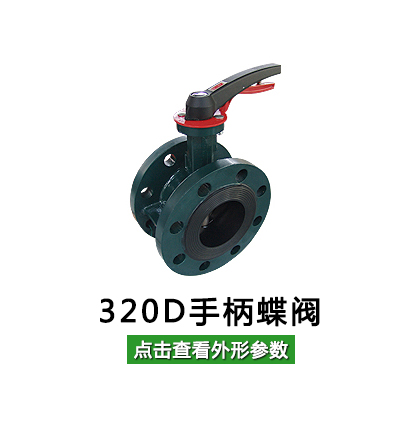

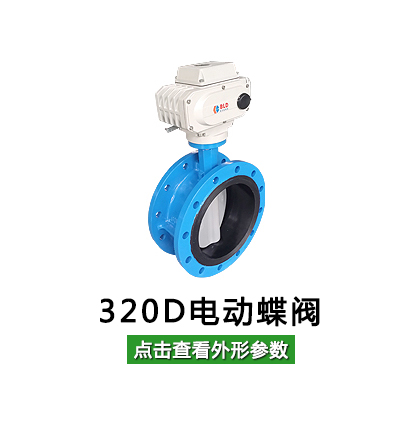

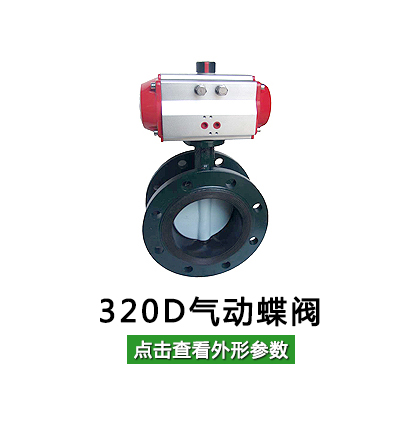

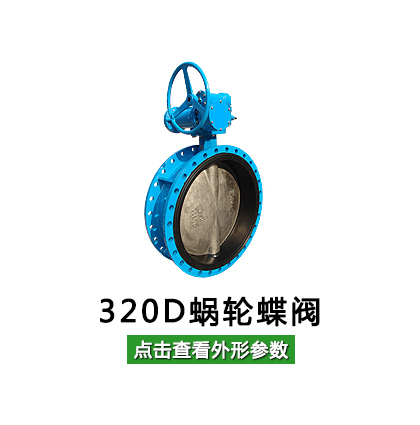

320D D71X 系列双法兰中线蝶阀



320D产品特点

管网式蝶阀 抗管线应力强 后期维修方便

      中线双法兰蝶阀是根据大型管网要求设计的,属管网式蝶阀。 阀体强度高,安全系数大,能够抗很高的管线应力.
      阀座靠背材质分为两种:一种为酚醛树脂靠背,通常情况下在DN50-DN350蝶阀中使用,另一种为铝合金靠背,通常情况下在DN400-DN1200蝶阀中使用。
      阀座整体硫化在阀体上不易变形,防止蝶板抱死,抗拉拉撕裂能力强,不易变形。
      DN50—DN350规格无销蝶阀采用扁连接方式,结构简单紧凑,蝶板具有自动对中功能,实现了蝶板与阀座小过盈量配合。
      DN350—DN1200无销蝶阀采用两截式阀杆,通过螺纹连杆将上下阀杆连接成一体,抗弯强度高,阀体下轴孔与蝶板间采用整体刚性支撑套,有效地增强了蝶板的刚度。同时蝶板中装有润滑衬套,大大降低了启闭扭矩值。阀轴下端的对开环将蝶板与阀杆紧密的结合为一个整体,既有效地控制了由于蝶板自重而产生的位移,又防止了阀杆的上下窜动,在阀杆底部均设有止推轴承。


320D主要技术参数



320D可选材质

多种材质可选,详情可咨询 18612962800;手机微信同步



320D采标目录

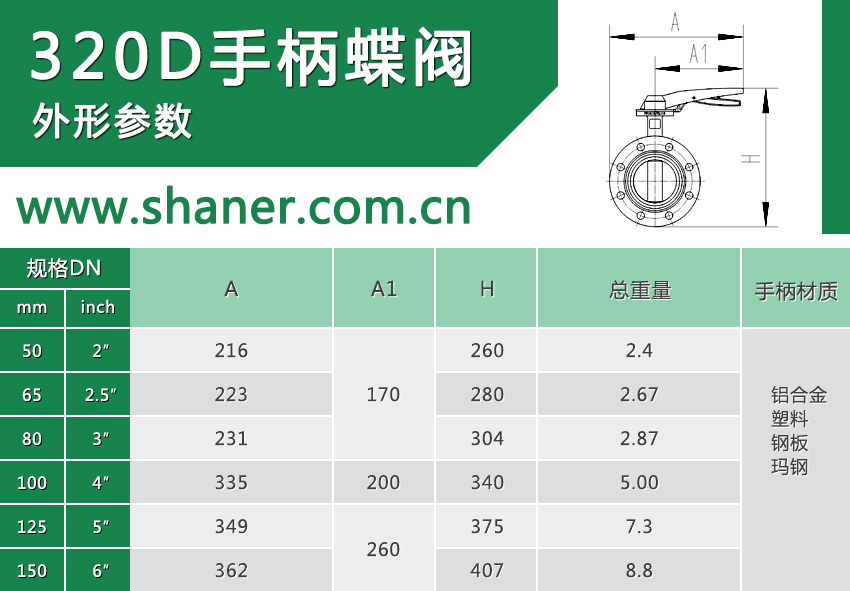

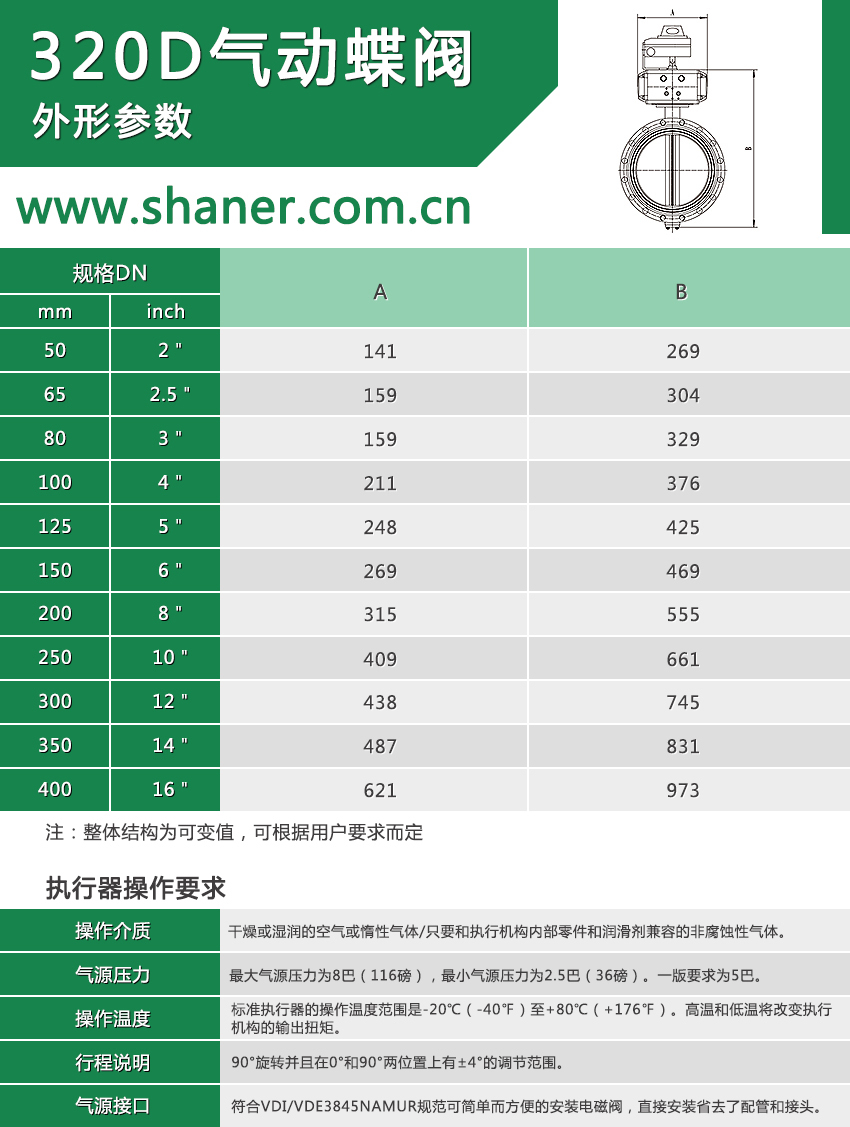

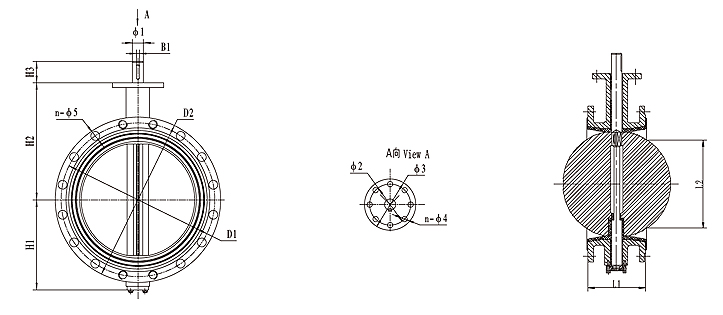

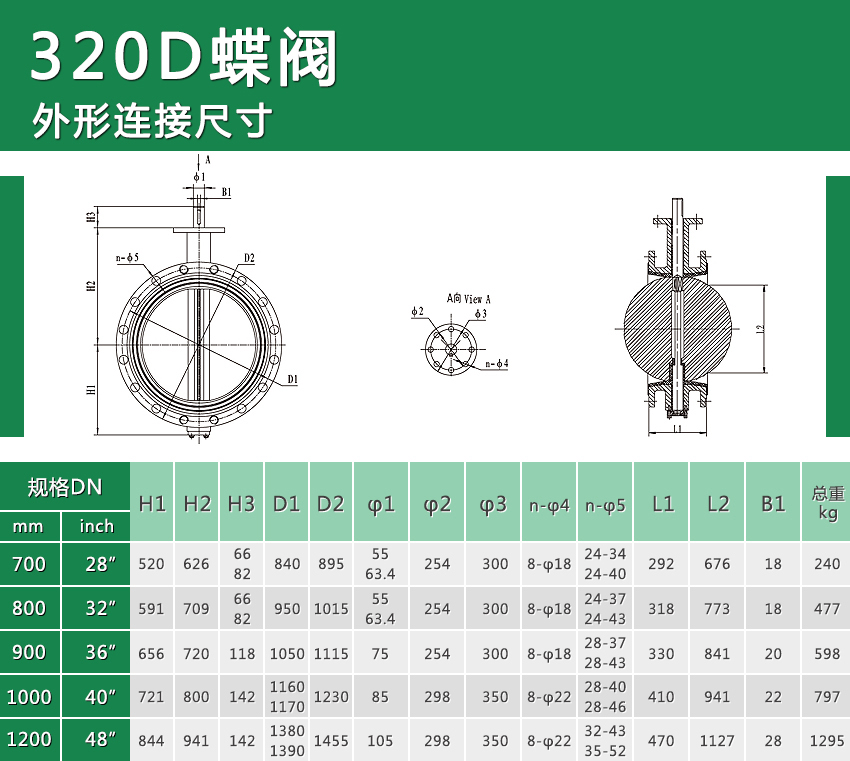

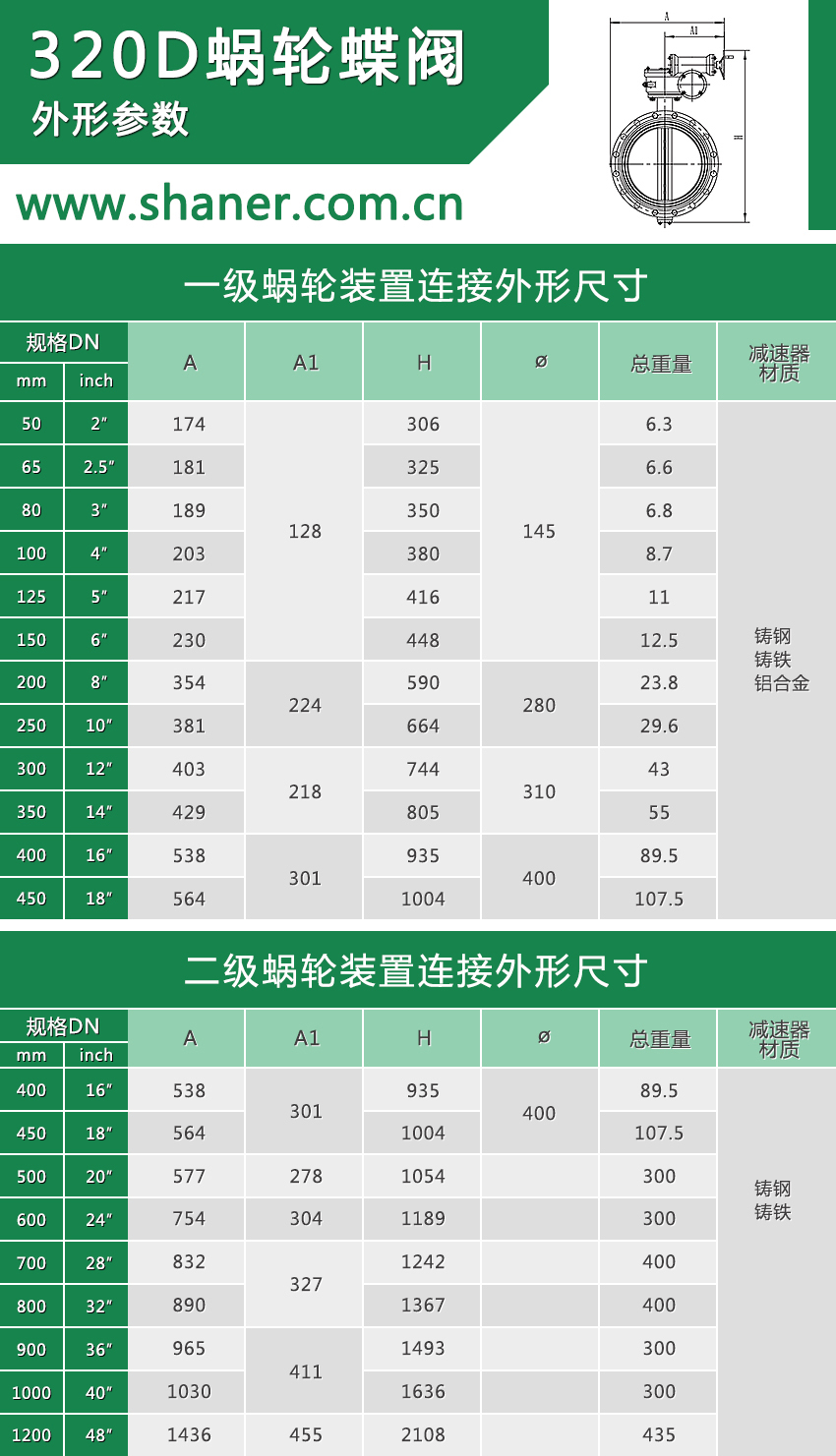

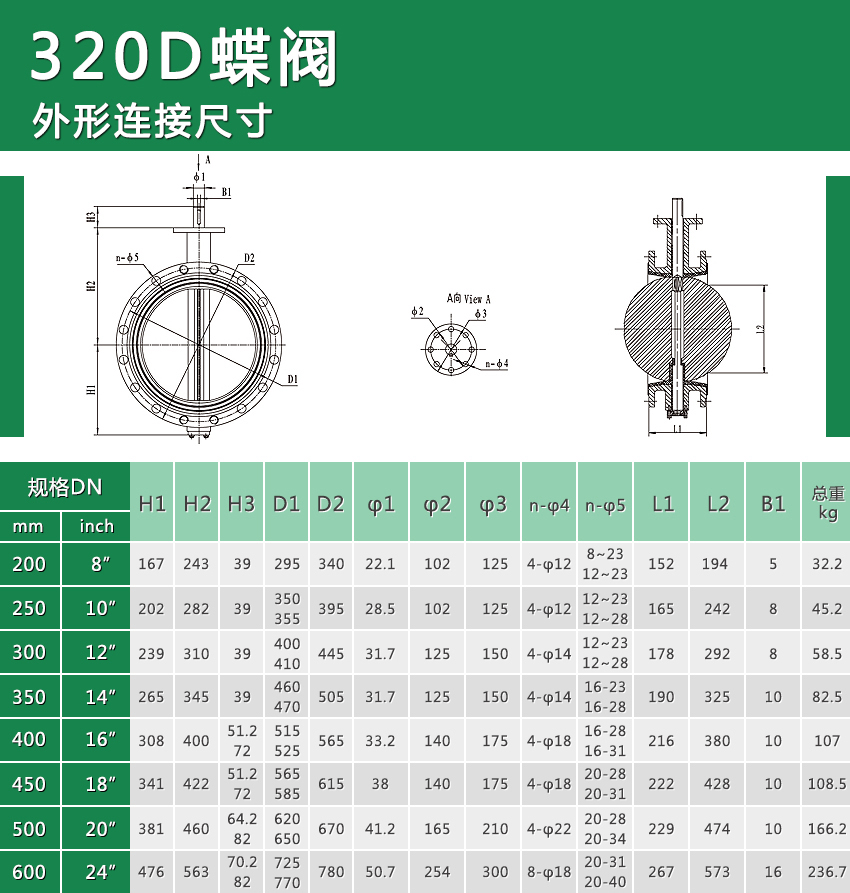

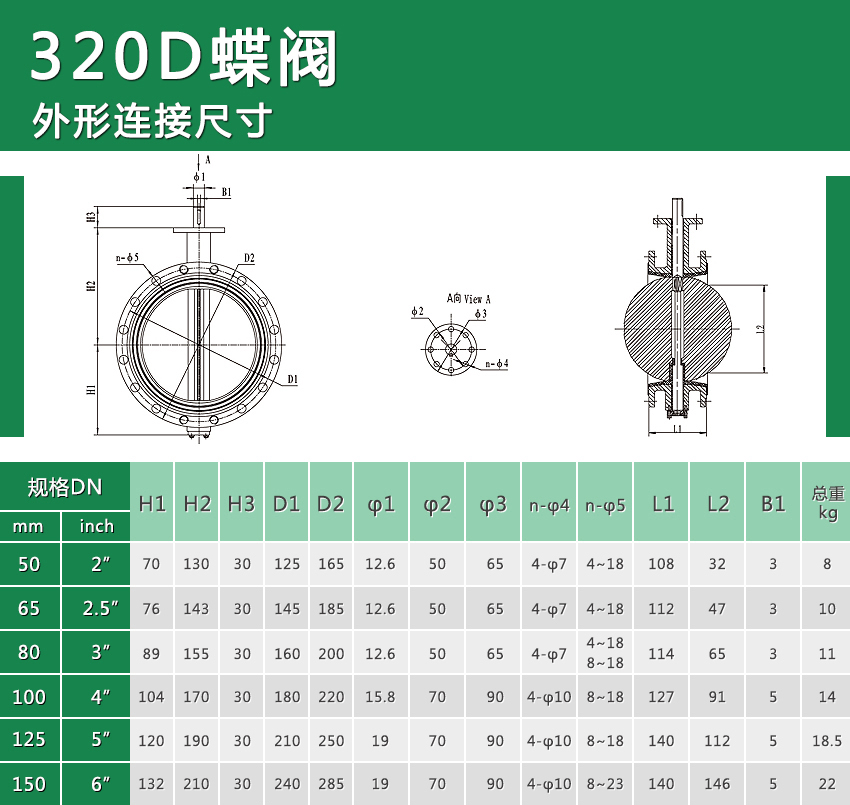

320D系列外形尺寸图
