800D变偏心蝶阀




蝶板与上下阀轴采用异型孔及异型轴的连接方式,在蝶板的启闭过程中实现了蝶板的上下左右浮动的无销连接功能,减少了蝶板与阀座间的摩擦力,从而大大地降低了扭矩。蝶板的浮动结构实现了单偏心的制作工艺,变偏心的使用功能。
在阀体内腔设有防蝶板过位挡块,确保蝶板在关闭时不过位。
阀体内腔上下阀轴孔与蝶板上下阀轴孔间用衬套进行保护,防止介质内的大颗粒物进入阀轴孔。

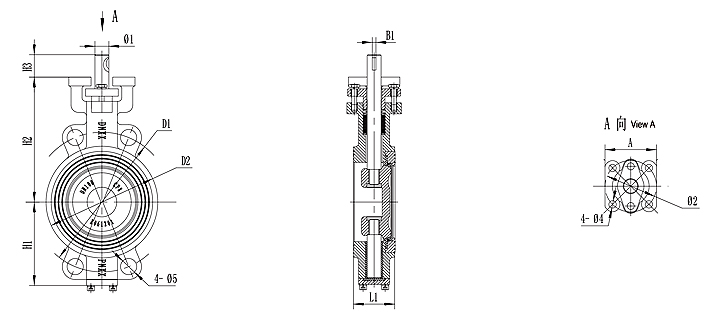

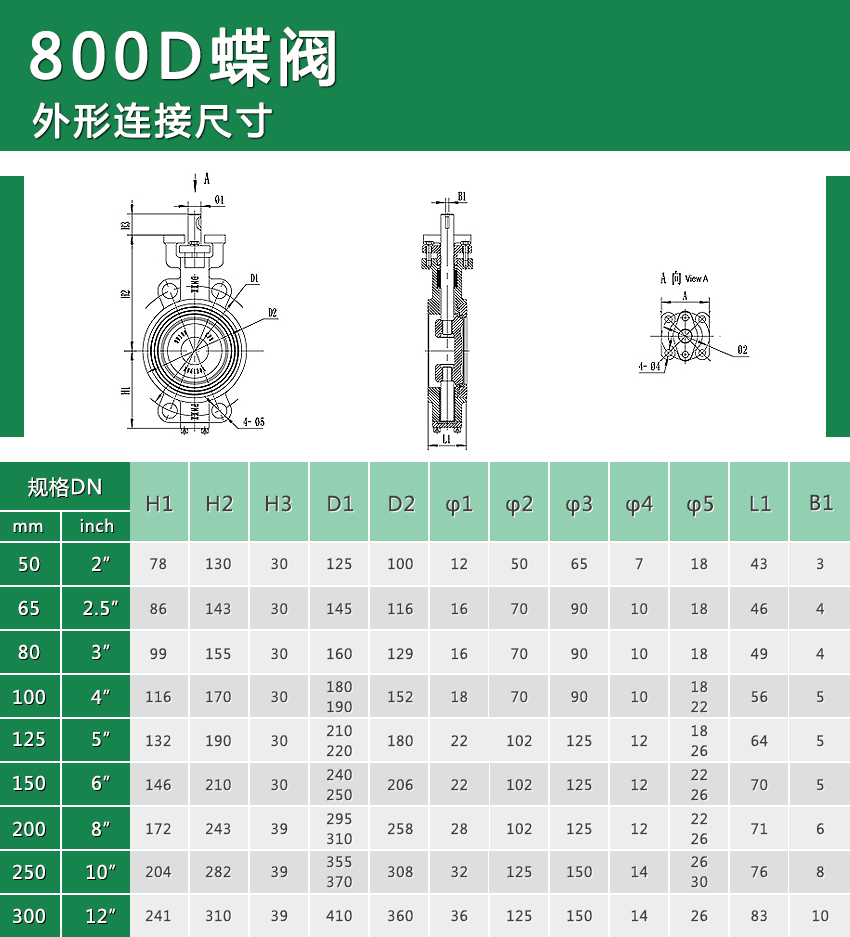

   800D主要外形连接尺寸



规格(DN) H1 H2 H3 D1 D2 φ1 φ2 φ3 φ4 φ5 L1 B1
mm inch
50 2" 78 130 30 125 100 12 50 65 7 18 43 3
65 2.5" 86 143 30 145 116 16 70 90 10 18 46 4
80 3" 99 155 30 160 129 16 70 90 10 18 49 4
100 4" 116 170 30 180 152 18 70 90 10 18 56 5
190 22
125 5" 132 190 30 210 180 22 102 125 12 18 64 5
220 26
150 6" 146 210 30 240 206 22 102 125 12 22 70 5
250 26
200 8" 172 243 39 295 258 28 102 125 12 22 71 6
310 26
250 10" 204 282 39 355 308 32 125 150 14 26 76 8
370 30
300 12" 241 310 39 410 360 36 125 150 14 26 83 10

    注:表格中每格两个数值分别表示PN1.6MPa/PN2.5MPa两种压力下的参数。

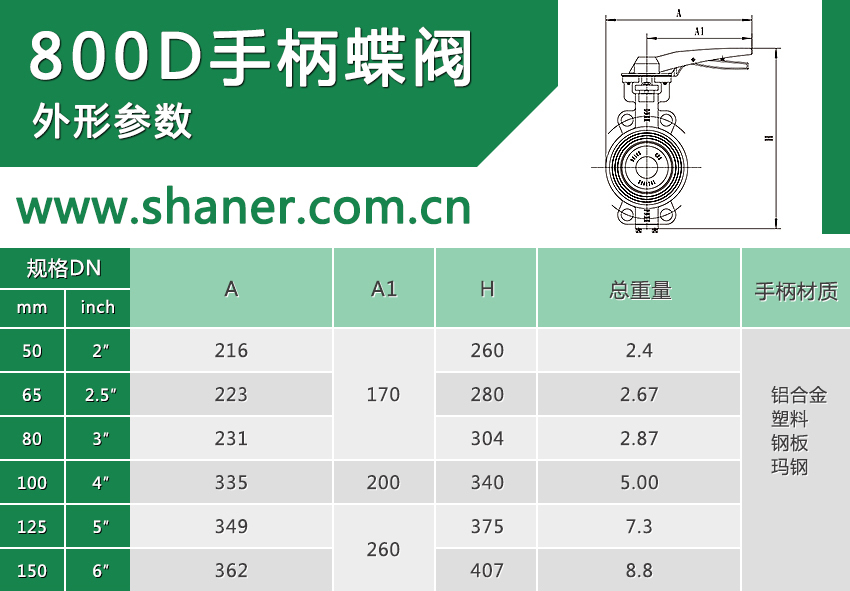

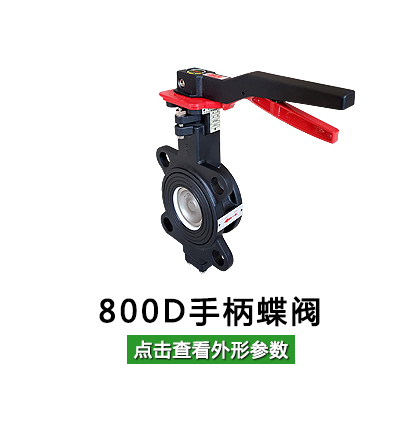

 800D手柄蝶阀外形参数






蝶阀规格 A A1 H 总重量 手柄材质
A型 A型
DN50 216 170 260 2.4
DN 65 223 280 2.67 铝合金
DN 80 231 304 2.87 塑料
DN100 335 200 340 5 钢板
DN125 349 260 375 7.3 玛钢
DN150 362 407 8.8

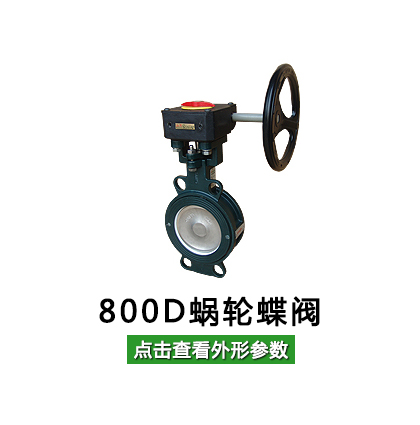

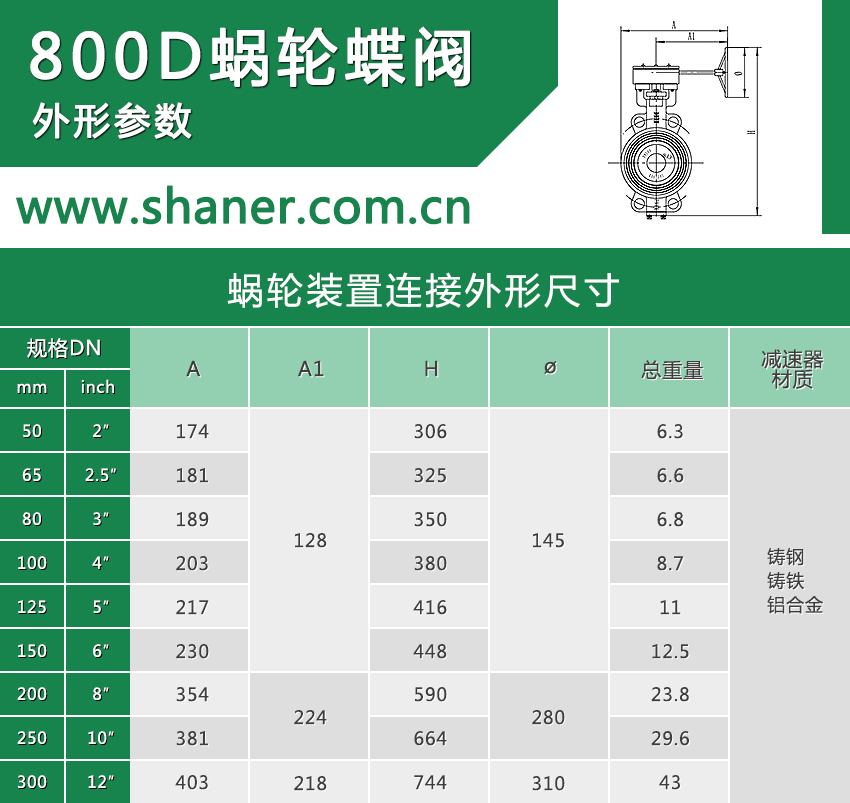

 800D蜗轮蝶阀外形参数




蝶阀规格 A A1 H ø 总重量 减速器材质
A型 A型
DN50 174 128 306 145 6.3
DN 65 181 325 6.6
DN 80 189 350 6.8
DN100 203 380 8.7
DN125 217 416 11 铸钢
DN150 230 448 12.5 铸铁
DN200 354 224 590 280 23.8 铝合金
DN250 381 664 29.6
DN300 403 218 744 310 43

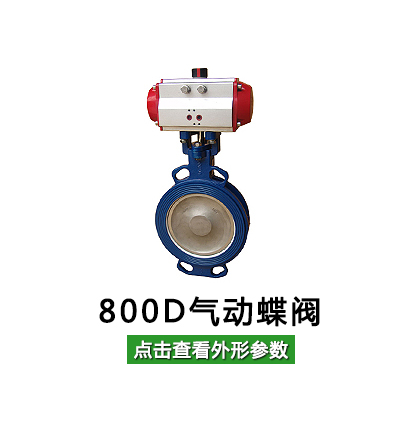

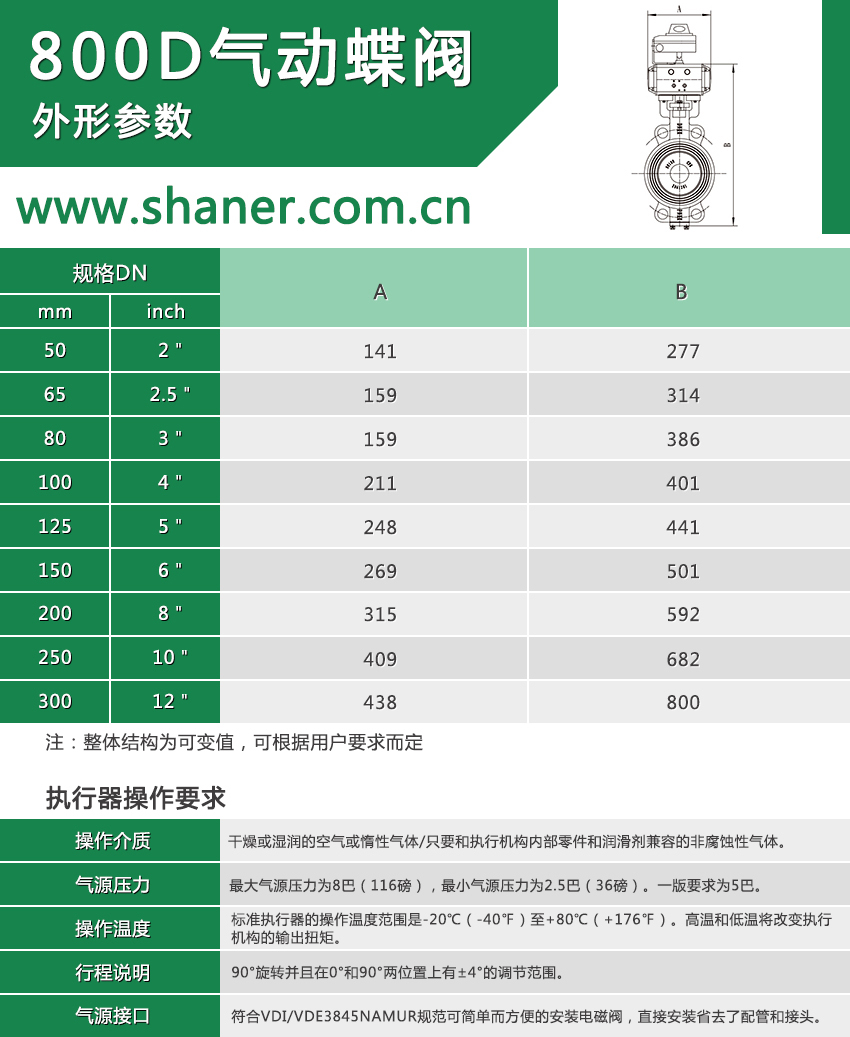

800D气动蝶阀外形参数





规格 A B
50 2″ 141 277
65 2.5″ 159 314
80 3″ 159 386
100 4″ 211 401
125 5″ 248 441
150 6″ 269 501
200 8″ 315 592
250 10″ 409 682
300 12″ 438 800



   执行器操作要求:



操作介质 干燥或湿润的空气或惰性气体/只要和执行机构内部零件和润滑剂兼容的非腐蚀性气体。
操作温度 标准执行器的操作温度范围是-20℃(-40℉)至+80℃(+176℉)。高温和低温将改变执行机构的输出扭矩。
行程说明 90°旋转并且在0°和90°两位置上有±4°的调节范围。
气源接口 符合VDI/VDE3845NAMUR规范可简单而方便的安装电磁阀,直接安装省去了配管和接头。

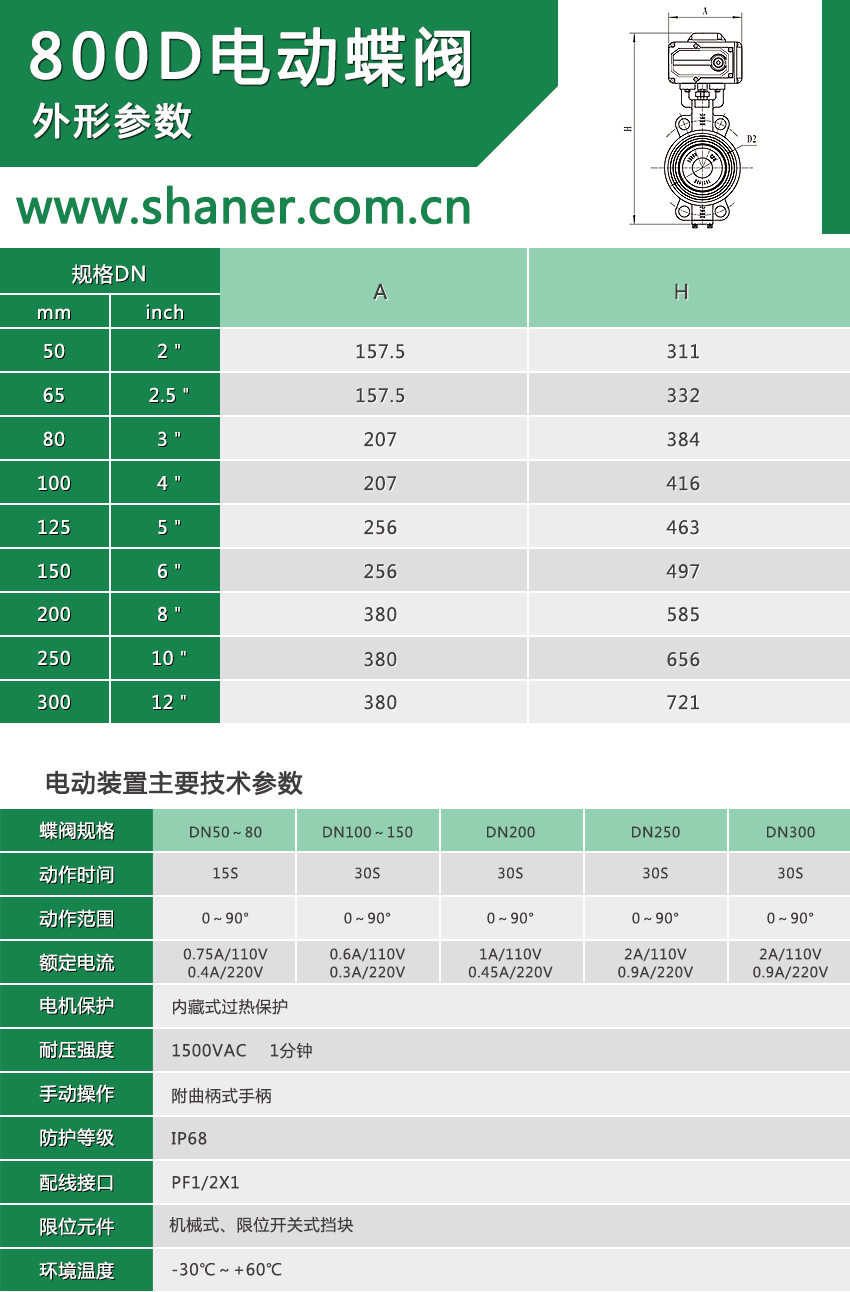

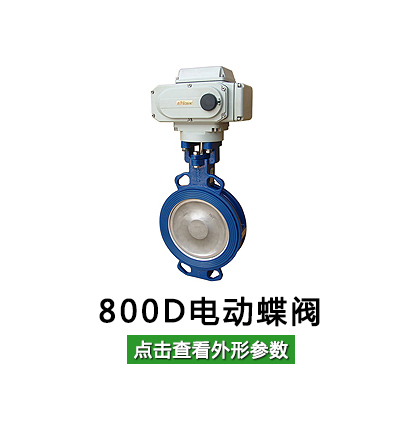

 800D电动蝶阀外形参数




规格 A H
DN50 2〃 157.5 311
DN65 2.5〃 157.5 332
DN80 3〃 207 384
DN100 4〃 207 416
DN125 5〃 256 463
DN150 6〃 256 497
DN200 8〃 380 585
DN250 10〃 380 656
DN300 12〃 380 721


电动装置主要技术参数


蝶阀规格 DN50~80 DN100~150 DN200 DN250 DN300
动作时间 15S 30S 30S 30S 30S
动作范围 0~90° 0~90° 0~90° 0~90° 0~90°
额定电流 0.75A/110V 0.6A/110V 1A/110V 2A/110V 2A/110V
0.4A/220V 0.3A/220V 0.45A/220V 0.9A/220V 0.9A/220V
电机保护 内藏式过热保护



 注:整体结构为可变值,可根据用户要求而定。
