300D系列中线蝶阀



300D产品特点:


主要技术参数

类型
参数
300D
公称通径 DN50~DN500
公称压力 1.0/1.6/2.0Mpa
壳体实验压力 公称压力X1.5
密封试验压力 公称压力X1.1
驱动形式 手柄、蜗轮、电动、气动
适用温度 -20℃-135℃
适用介质 生活污水、消防用水、空调水、天然气、空气、醇类、蒸汽、泥沙、淡水、海水、弱酸、强碱、食品、盐、弱碱、脱硫、石灰石浆液、油类、煤气

可选材料


主要零部件 材质
阀体 球墨铸铁、灰铸铁
蝶板 不锈钢CF8/CF8M、球墨铸铁镀镍磷、、球墨铸铁覆尼龙、球墨铸铁覆改性陶瓷、316L、双相不锈钢
阀杆 416不锈钢、碳钢镀镍磷
密封圈 丁腈橡胶NBR、三元乙丙橡胶 EPDM、氟橡胶VITON、硅橡胶SEP、耐热EPDM、耐磨EPDM

采标目录

项目名称 采用标准 可选标准
设计制造验收 ISO 10631-1991 GB/T 12238-1989
阀门结构长度 ISO 5752-1988 GB/T 12221-1989
阀门法兰连接 ISO 7005. 2 GB 9113-1988
阀门检验 ISO/DIN 5208-1987 GB/T 13927-1992
阀门标志 ISO 5209-1987 GB 12220-1989
驱动装置连接 ISO/DIN 5211-1982 GB 12223-1989
阀门供货要求 —— GB/T 12252

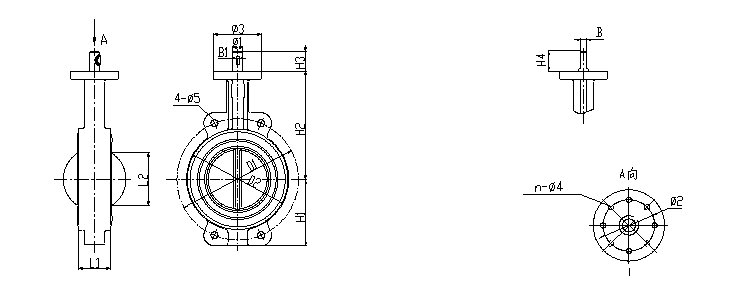

300D系列外形尺寸图


                                                             230D
300D主要外形连接尺寸

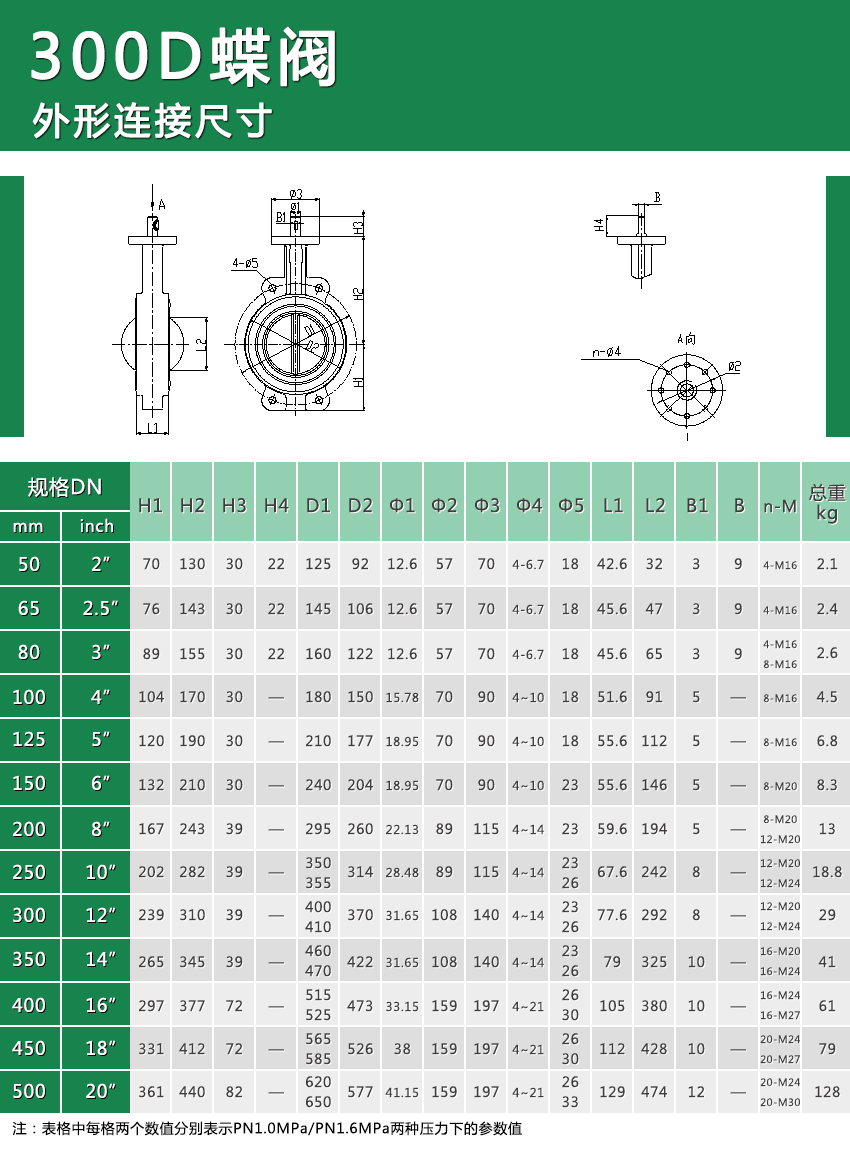

规格 DN H1 H2 H3 H4 D1 D2 Φ1 Φ2 Φ3 Φ4 Φ5 L1 L2 B1 B n-M 总重(KG)
(mm) (inch) A型 D230 A型
50 2“ 70 130 30 22 125 92 12.6 57 70 4-6.7 18 42.6 32 3 9 4-M16 2.1
65 2.5“ 76 143 30 22 145 106 12.6 57 70 4-6.7 18 45.6 47 3 9 4-M16 2.4
80 3” 89 155 30 22 160 122 12.6 57 70 4-6.7 18 45.6 65 3 9 4-M16 2.6
8-M16
100 4“ 104 170 30 - 180 150 15.78 70 90 4~10 18 51.6 91 5 - 8-M16 4.5
125 5” 120 190 30 - 210 177 18.95 70 90 4~10 18 55.6 112 5 - 8-M16 6.8
150 6“ 132 210 30 - 240 204 18.95 70 90 4~10 23 55.6 146 5 - 8-M20 8.3
200 8” 167 243 39 - 295 260 22.13 89 115 4~14 23 59.6 194 5 - 8-M20 13
12-M20
250 10“ 202 282 39 - 350 314 28.48 89 115 4~14 23 67.6 242 8 - 12-M20 18.8
355 26 12-M24
300 12” 239 310 39 - 400 370 31.65 108 140 4~14 23 77.6 292 8 - 12-M20 29
410 26 12-M24
350 14“ 265 345 39 - 460 422 31.65 108 140 4~14 23 79 325 10 - 16-M20 41
470 26 16-M24
400 16” 297 377 72 - 515 473 33.15 159 197 4~21 26 105 380 10 - 16-M24 61
525 30 16-M27
450 18“ 331 412 72 - 565 526 38 159 197 4~21 26 112 428 10 - 20-M24 79
585 30 20-M27
500 20” 361 440 82 - 620 577 41.15 159 197 4~21 26 129 474 12 - 20-M24 128
650 33 20-M30



注:表格中每格两个数值分别表示PN1.0MPa/PN1.6MPa两种压力下的参数值。


 300D手柄蝶阀外形尺寸

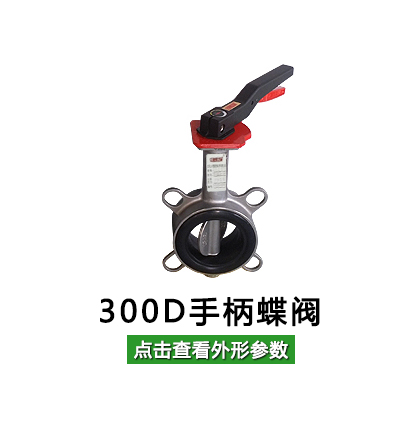

蝶阀规格 A A1 H 总重量 手柄材质
A型 A型
DN50 216 170 260 2.4
DN 65 223 280 2.67 铝合金
DN 80 231 304 2.87 塑料
DN100 335 200 340 5 钢板
DN125 349 260 375 7.3 玛钢
DN150 362 407 8.8


 300D蜗轮蝶阀外形参数

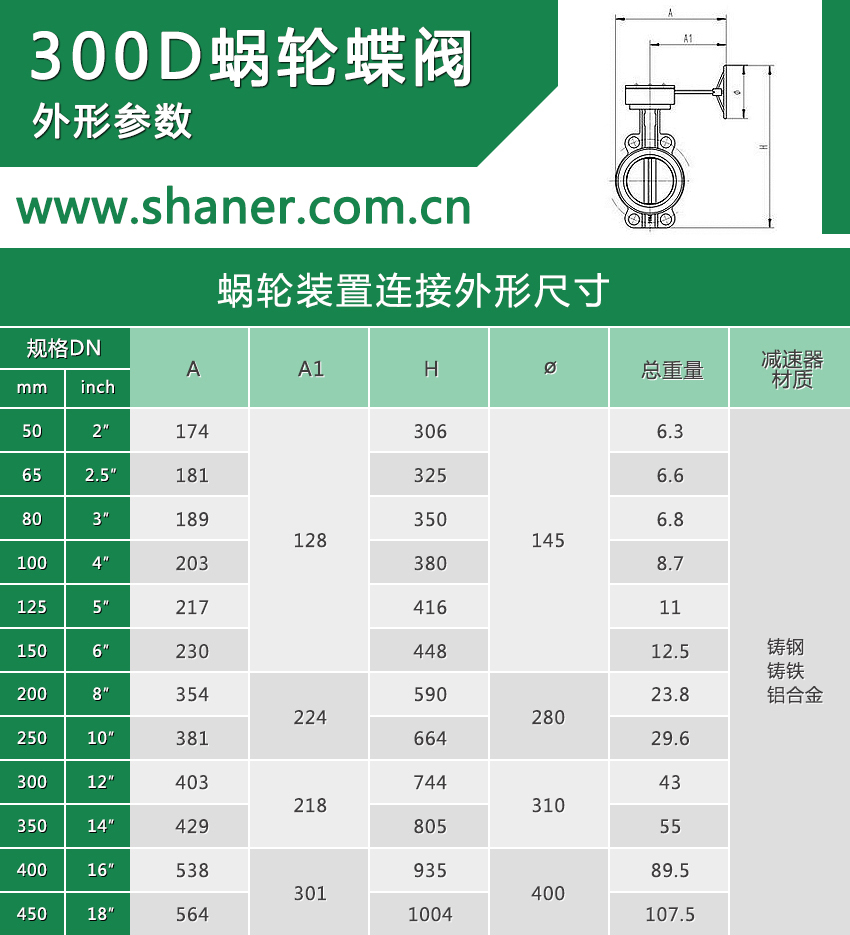

蝶阀规格 A A1 H ø 总重量 减速器材质
A型 A型
DN50 174 128 306 145 6.3
DN 65 181 325 6.6
DN 80 189 350 6.8
DN100 203 380 8.7
DN125 217 416 11 铸钢
DN150 230 448 12.5 铸铁
DN200 354 224 590 280 23.8 铝合金
DN250 381 664 29.6
DN300 403 218 744 310 43
DN350 429 805 55
DN400 538 301 935 400 89.5
DN450 564 1004 107.5

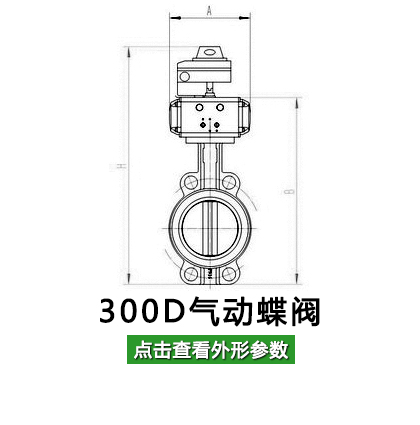

 300D气动蝶阀外形参数

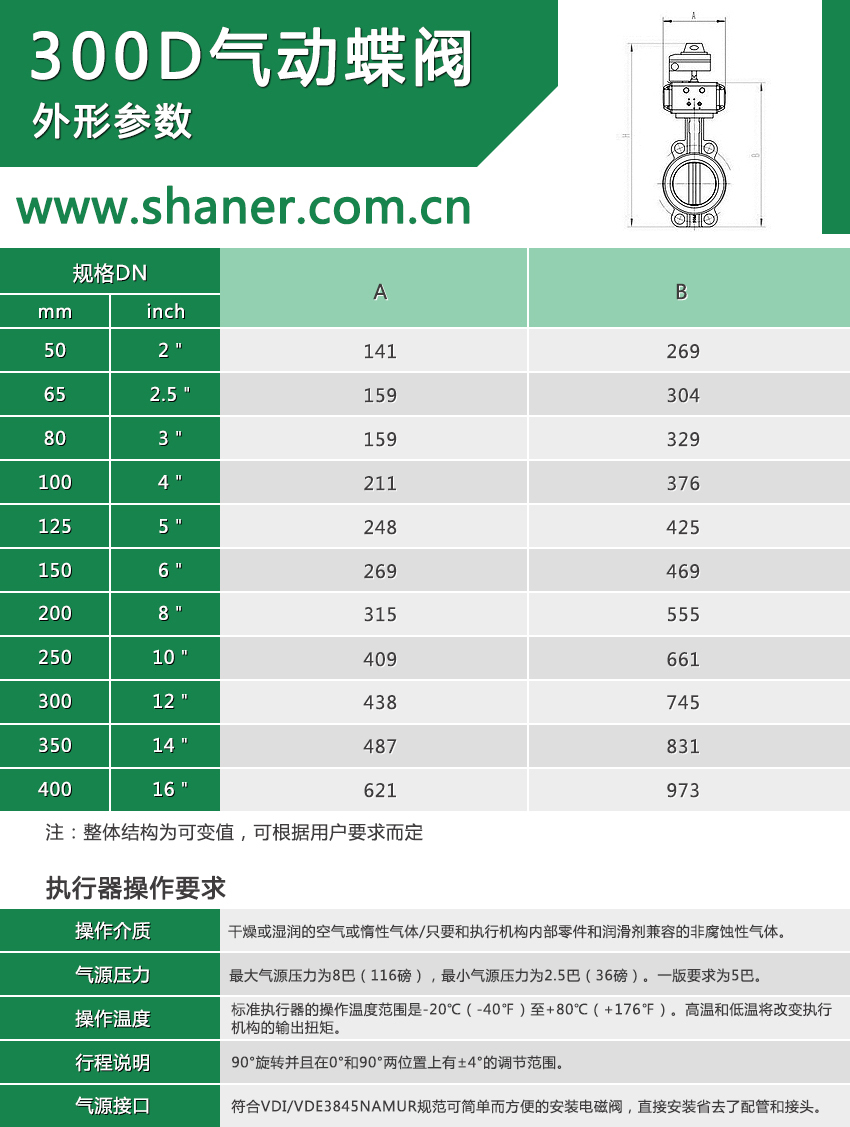

规格 A B
DN50 2″ 141 269
DN65 2.5″ 159 304
DN80 3″ 159 329
DN100 4″ 211 376
DN125 5″ 248 425
DN150 6″ 269 469
DN200 8″ 315 555
DN250 10″ 409 661
DN300 12″ 438 745
DN350 14" 487 831
DN400 16″ 621 973
注:整体结构为可变值,可根据用户要求而定。


 执行器操作要求:

操作介质 干燥或湿润的空气或惰性气体/只要和执行机构内部零件和润滑剂兼容的非腐蚀性气体。
操作温度 标准执行器的操作温度范围是-20℃(-40℉)至+80℃(+176℉)。高温和低温将改变执行机构的输出扭矩。
行程说明 90°旋转并且在0°和90°两位置上有±4°的调节范围。
气源接口 符合VDI/VDE3845NAMUR规范可简单而方便的安装电磁阀,直接安装省去了配管和接头。

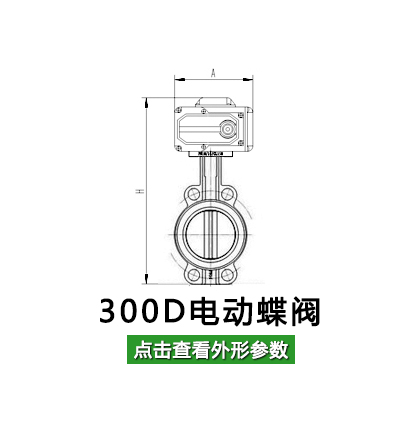

300D电动蝶阀外形参数


规格 A B
DN50 2″ 141 269
DN65 2.5″ 159 304
DN80 3″ 159 329
DN100 4″ 211 376
DN125 5″ 248 425
DN150 6″ 269 469
DN200 8″ 315 555
DN250 10″ 409 661
DN300 12″ 438 745
DN350 14" 487 831
DN400 16″ 621 973


  电动装置主要技术参数

蝶阀规格 DN50~80 DN100~150 DN200 DN250 DN300
动作时间 15S 30S 30S 30S 30S
动作范围 0~90° 0~90° 0~90° 0~90° 0~90°
额定电流 0.75A/110V 0.6A/110V 1A/110V 2A/110V 2A/110V
0.4A/220V 0.3A/220V 0.45A/220V 0.9A/220V 0.9A/220V
电机保护 内藏式过热保护
耐压强度 1500VAC  1分钟
手动操作 附曲柄式手柄
防护等级 IP68
配线接口 PF1/2X1
限位元件 机械式、限位开关式挡块
环境温度 -30℃~+60℃
