超低压止回阀


性能特点与用途:

● 120H阀座根据不同的工况要求,选择各种橡胶材质,采用镶嵌式阀座结构,密封可靠性高,可以实现零泄露
● 130H阀座根据不同的工况要求,选择各种橡胶材质,采用整体硫化阀座结构,密封可靠性高,可以实现零泄露。
●  超低压止回阀主要用于风机系统、风道、仓储罐等压力超低,并且要求静压状态零泄露的工况。该系列止回阀采用软-硬密封副搭配的结构特点,有多种材质可供选择,可适用于不同的介质、温度和压力,同时可以做到全防腐。


  主要技术参数和材质:

公称通径 120H(DN15~300mm)、130H(DN40~300mm)
公称压力( Mpa)
PN2000Pa、PN1000Pa
零部件材质 阀体 铸铁, 球铁,不锈钢,铸钢
阀座 三元乙丙橡胶EPDM、丁腈橡胶 NBR、氯丁胶
阀瓣 球铁、不锈钢、铝青铜
轴、弹簧 不锈钢
垫圈 三元乙丙橡胶EPDM、丁腈橡胶 NBR、聚四氟乙烯PTFE
填料 柔性四氟乙烯





采标目录


项目名称 采用标准 可选标准
阀门结构长度 GB/T12221 —1989 API 594—1991
设计制造验收 GB15188.2 —1994 API 594—1991
阀门法兰连接 GB/T9113.1 —2000 ANSIB16.1—1989
阀门检验 GB13927 —1992 API 598—1996

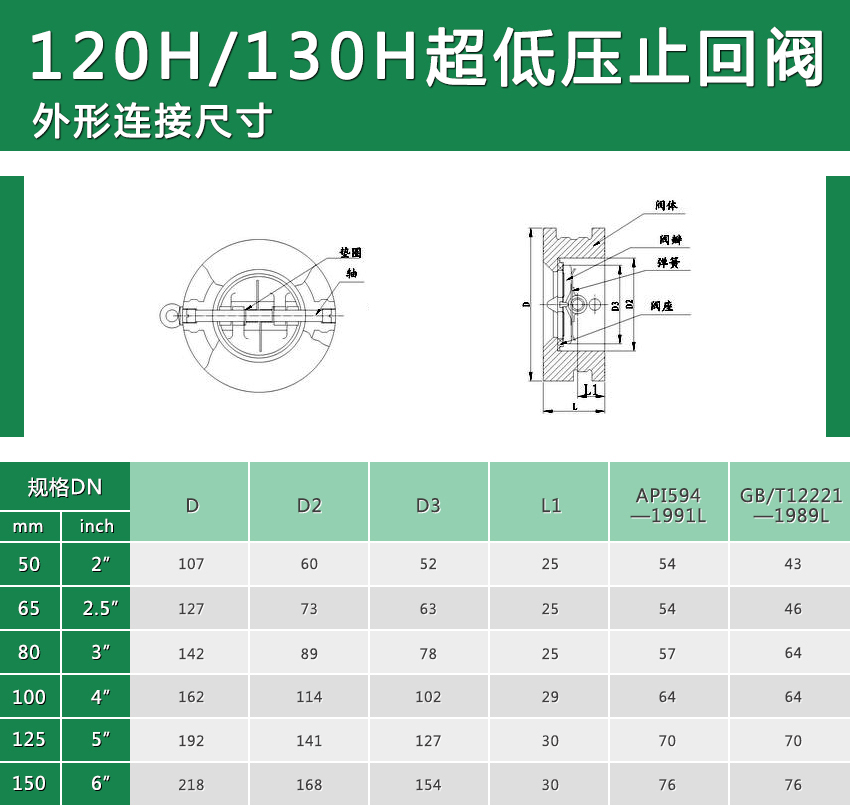

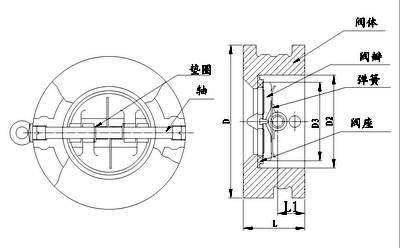

130H主要外形连接尺寸(同100H)


公称通径 D D2 D3 L1 API594—1991L GB/T12221—1989L
 DN50 107 60 52 25 54 43
DN65 127 73 63 25 54 46
DN80 142 89 78 25 57 64
DN100 162 114 102 29 64 64
DN125 192 141 127 30 70 70
DN150 218 168 154 30 76 76
DN200 272 219 202 40 95 89
DN250 327 273 254 40 108 114
DN300 377 324 303 56 143 114
DN350 440 356 318 94 184 127
DN400 491 406 381 89 191 140
DN450 541 457 429 86 203 152
DN500 596 508 478 90 213 152
DN600 698 610 575 87 222 178
