231D中线蝶阀



231D产品特点


l   阀体带有螺纹连接孔,用螺栓直接将阀门及两头管道通过法兰盘连接在一起的形式。

l   该结构形式,既具有对夹连接结构简单紧凑,结构长度短的特点,又具有法兰连接的阀体强度高,安全系数大,能够抗很高的管线应力的特点,也可以实现不用整体拆卸阀门,就可以进行简单的管道维修,可用于管道的终端。是一种性价比较高的阀门。

l     其余特点同230D





主要技术参数

类型
参数
231D
公称通径 DN50~DN500
公称压力 1.0/1.6/2.0Mpa
壳体实验压力 公称压力X1.5
密封试验压力 公称压力X1.1
驱动形式 手柄、蜗轮、电动、气动
适用温度 -20℃-135℃
适用压力 生活污水、消防用水、空调水、天然气、空气、醇类、蒸汽、泥沙、淡水、海水、弱酸、强碱、食品、盐、弱碱、脱硫、石灰石浆液、油类、煤气

可选材料

主要零部件 材质
阀体 球墨铸铁、灰铸铁
蝶板 不锈钢CF8/CF8M、球墨铸铁镀镍磷、球墨铸铁覆尼龙、球墨铸铁覆改性陶瓷、316L、双相不锈钢
阀杆 416不锈钢、碳钢镀镍磷
密封圈 丁腈橡胶NBR、三元乙丙橡胶 EPDM、氟橡胶VITON、硅橡胶SEP、耐热EPDM、耐磨EPDM

采标目录

项目名称 采用标准 可选标准
设计制造验收 ISO 10631-1991 GB/T 12238-1989
阀门结构长度 ISO 5752-1988 GB/T 12221-1989
阀门法兰连接 ISO 7005. 2 GB 9113-1988
阀门检验 ISO/DIN 5208-1987 GB/T 13927-1992
阀门标志 ISO 5209-1987 GB 12220-1989
驱动装置连接 ISO/DIN 5211-1982 GB 12223-1989
阀门供货要求 —— GB/T 12252

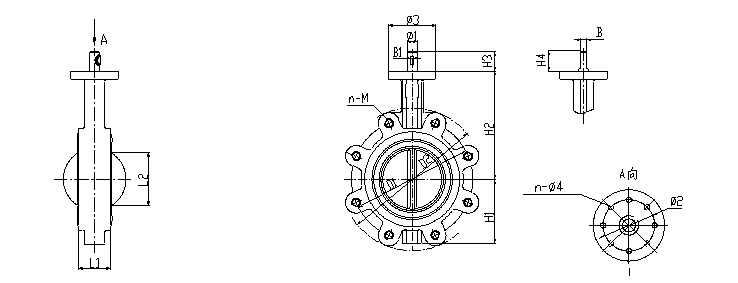

231D系列外形尺寸图

                                                                                           231D

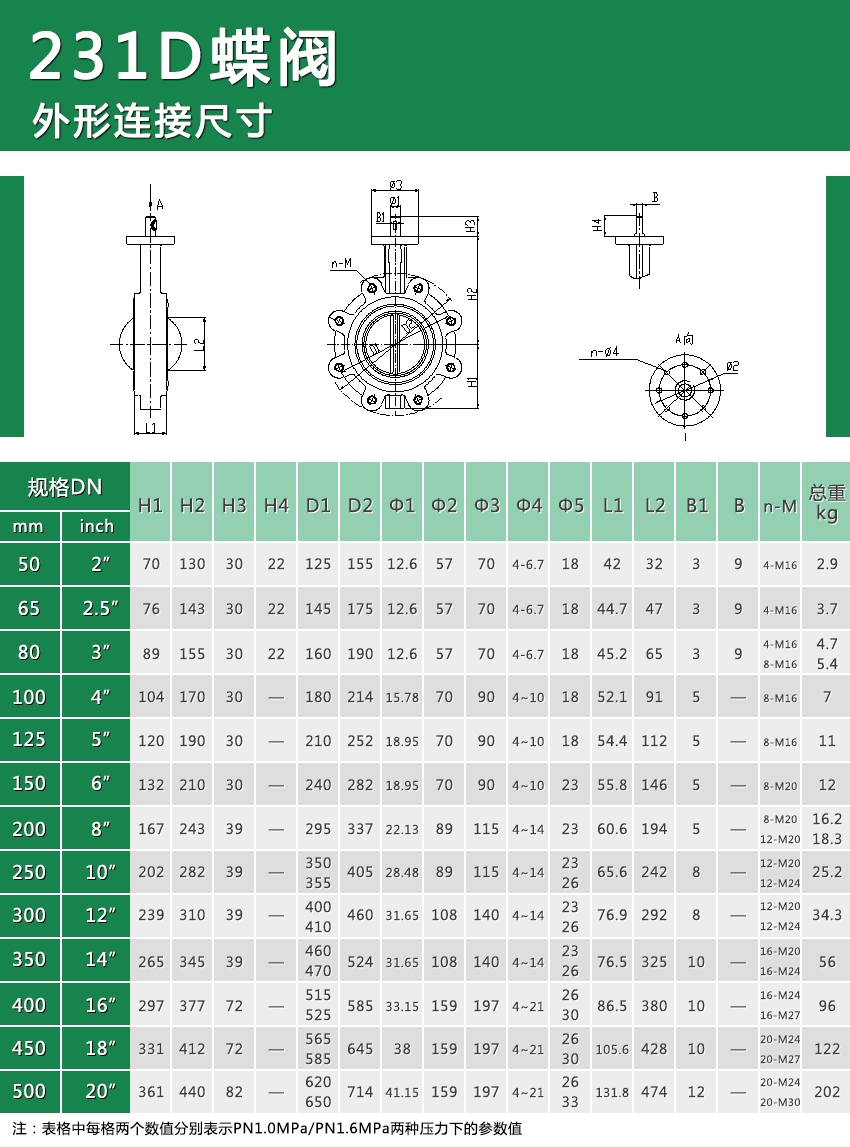

231D主要外形连接尺寸

规格 DN H1 H2 H3 H4 D1 D2 Φ1 Φ2 Φ3 Φ4 Φ5 L1 L2 B1 B n-M 总重(kg)
(mm) (inch) LT型 D231 LT型
50 2“ 70 130 30 22 125 155 12.6 57 70 4-6.7 18 42 32 3 9 4-M16 2.9
65 2.5“ 76 143 30 22 145 175 12.6 57 70 4-6.7 18 44.7 47 3 9 4-M16 3.7
80 3” 89 155 30 22 160 190 12.6 57 70 4-6.7 18 45.2 65 3 9 4-M16 4.7
8-M16 5.4
100 4“ 104 170 30 - 180 214 15.78 70 90 4~10 18 52.1 91 5 - 8-M16 7
125 5” 120 190 30 - 210 252 18.95 70 90 4~10 18 54.4 112 5 - 8-M16 11
150 6“ 132 210 30 - 240 282 18.95 70 90 4~10 23 55.8 146 5 - 8-M20 12
200 8” 167 243 39 - 295 337 22.13 89 115 4~14 23 60.6 194 5 - 8-M20 16.2
12-M20 18.3
250 10“ 202 282 39 - 350 405 28.48 89 115 4~14 23 65.6 242 8 - 12-M20 25.2
355 26 12-M24
300 12” 239 310 39 - 400 460 31.65 108 140 4~14 23 76.9 292 8 - 12-M20 34.3
410 26 12-M24
350 14“ 265 345 39 - 460 524 31.65 108 140 4~14 23 76.5 325 10 - 16-M20 56
470 26 16-M24
400 16” 297 377 72 - 515 585 33.15 159 197 4~21 26 86.5 380 10 - 16-M24 96
525 30 16-M27
450 18“ 331 412 72 - 565 645 38 159 197 4~21 26 105.6 428 10 - 20-M24 122
585 30 20-M27
500 20” 361 440 82 - 620 714 41.15 159 197 4~21 26 131.8 474 12 - 20-M24 202
650 33 20-M30

注:表格中每格两个数值分别表示PN1.0MPa/PN1.6MPa两种压力下的参数值

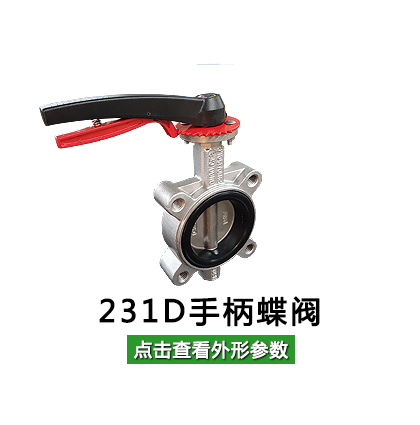

231D手柄蝶阀外形尺寸



蝶阀规格 A A1 H 总重量 手柄材质
LT型 LT型
DN50 248 170 260 3.17 铝合金
DN 65 258 280 4 塑料
DN 80 265 304 4.97/5.67 钢板
DN100 367 200 340 7.5 玛钢
DN125 386 260 375 11.5
DN150 401 407 12.5

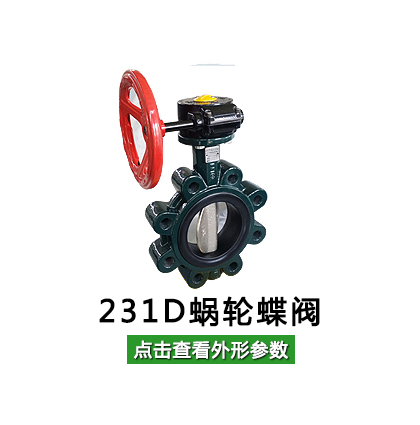

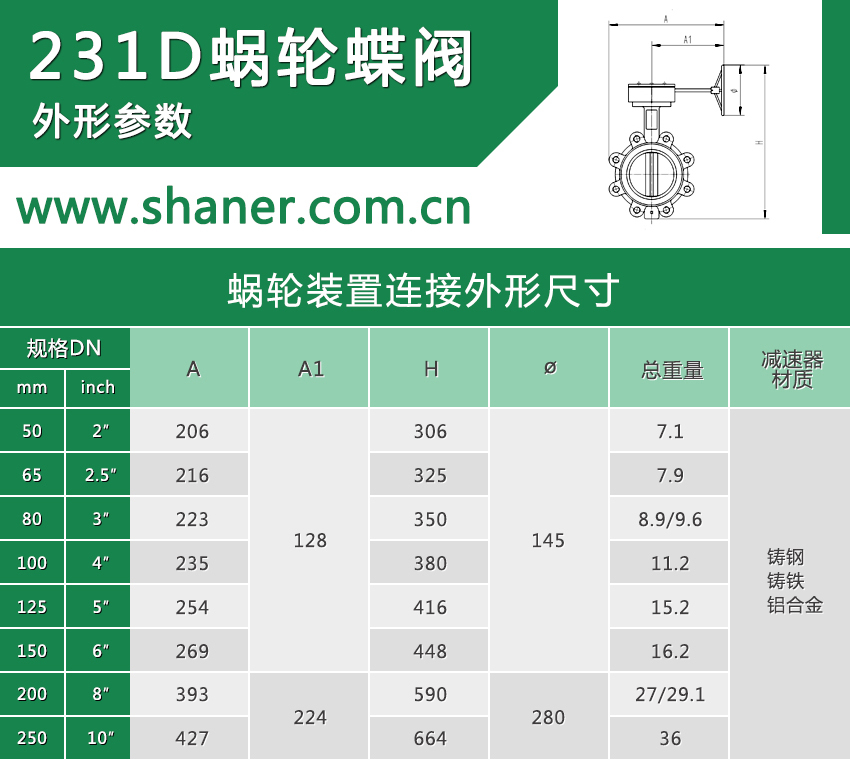

231D蜗轮蝶阀外形参数


蝶阀规格 A A1 H ø 总重量 减速器材质
LT型 LT型
DN50 206 128 306 145 7.1
DN 65 216 325 7.9 铸钢
DN 80 223 350 8.9/9.6 铸铁
DN100 235 380 11.2 铝合金
DN125 254 416 15.2
DN150 269 448 16.2
DN200 393 224 590 280 27/29.1
DN250 427 664 36

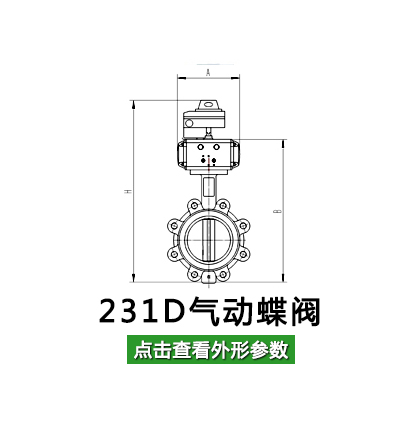

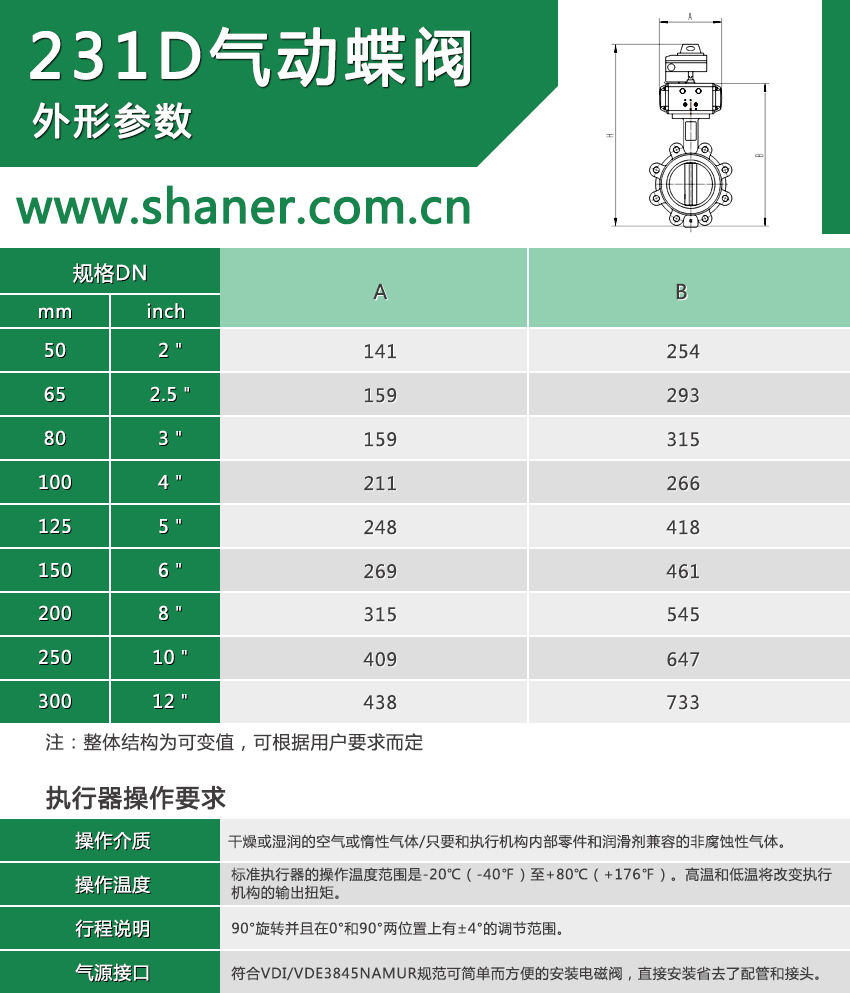

231D气动蝶阀外形参数


规格 A B

50 2″ 141 254
65 2.5″ 159 293
80 3″ 159 315
100 4″ 211 266
125 5″ 248 418
150 6″ 269 461
200 8″ 315 545
250 10″ 409 647
300 12″ 438 733
 注:整体结构为可变值,可根据用户要求而定。

 执行器操作要求:

操作介质 干燥或湿润的空气或惰性气体/只要和执行机构内部零件和润滑剂兼容的非腐蚀性气体。
操作温度 标准执行器的操作温度范围是-20℃(-40℉)至+80℃(+176℉)。高温和低温将改变执行机构的输出扭矩。
行程说明 90°旋转并且在0°和90°两位置上有±4°的调节范围。
气源接口 符合VDI/VDE3845NAMUR规范可简单而方便的安装电磁阀,直接安装省去了配管和接头。

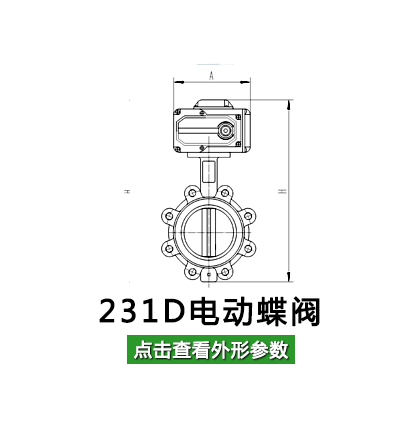

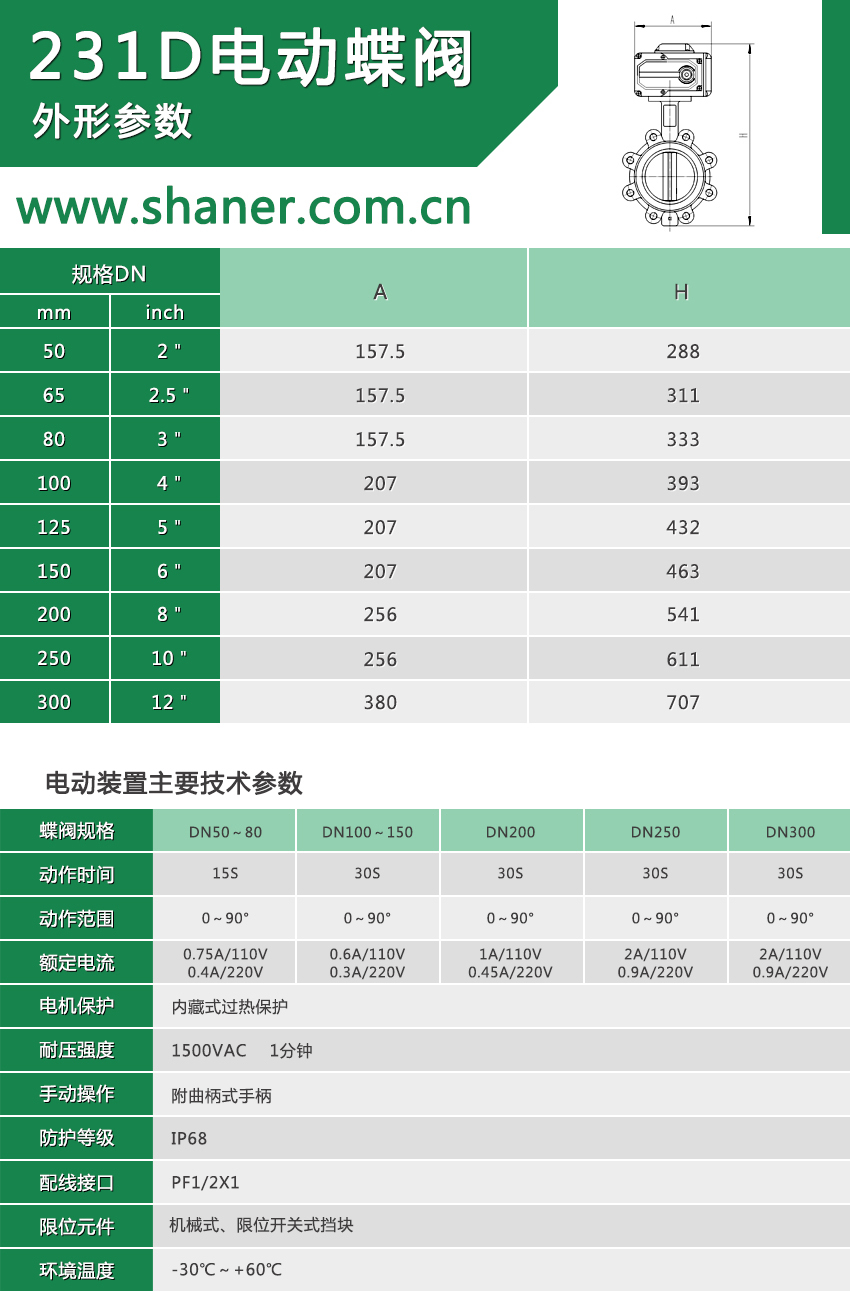

231D电动蝶阀外形参数



规格 A H

DN50 2〃 157.5 288
DN65 2.5〃 157.5 311
DN80 3〃 157.5 333
DN100 4〃 207 393
DN125 5〃 207 432
DN150 6〃 207 463
DN200 8〃 256 541
DN250 10〃 256 611
DN300 12〃 380 707
 电动装置主要技术参数

蝶阀规格 DN50~80 DN100~150 DN200 DN250 DN300
动作时间 15S 30S 30S 30S 30S
动作范围 0~90° 0~90° 0~90° 0~90° 0~90°
额定电流 0.75A/110V 0.6A/110V 1A/110V 2A/110V 2A/110V
0.4A/220V 0.3A/220V 0.45A/220V 0.9A/220V 0.9A/220V
电机保护 内藏式过热保护
耐压强度 1500VAC  1分钟
手动操作 附曲柄式手柄
防护等级 IP68
配线接口 PF1/2X1
限位元件 机械式、限位开关式挡块
环境温度 -30℃~+60℃
