360D系列多功能中线蝶阀

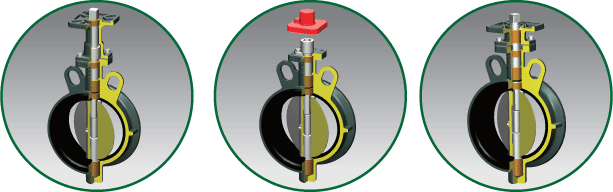

360D产品特点

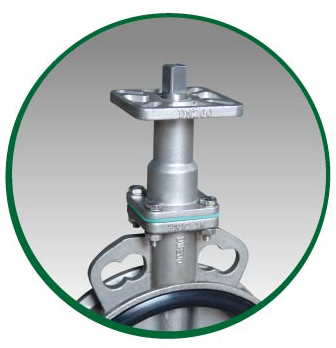

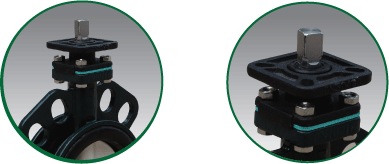

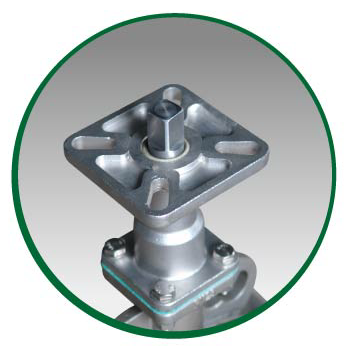

A.  蝶阀脖颈设计成可拆卸分离式结构,由阀体、上脖体两部分组成,用户根据实际工矿条件来选配。
B.  阀体、上脖体有多种材料可供选择,可以满足各类行业要求。
C.  阀体、上脖体采用精密铸造工艺,产品表面平整、光滑,材料组织缺陷少,可以满足多种防腐工艺要求。
D.  与现代普通通用的铸铁蝶阀相比重量轻(比铸铁蝶阀轻1/3),承压能力高(壳体承压能力达3.5Mpa),耐低温能力好(可耐-30℃),不易开裂,特别适用于高寒地区。

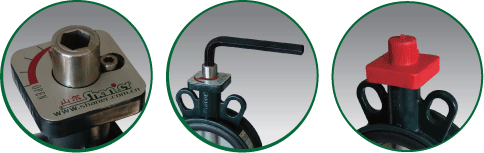

E.  插拔式手柄机构具有带锁功能,可以有效的防止他人随意误开关,特别适用于无人监控的地方。
F.  经特殊工艺处理的橡胶阀座,具有自润滑和自洁功能。
G.  蝶板与阀座采用球面密封原理,启闭扭矩减小,端径密封得到了改善,阀座的使用寿命比普通中线蝶阀提高了三倍。
H.  橡胶阀座直接硫化在阀体上,阀座内腔不易变形,公称压力可达2.5Mpa。

主要技术参数

类型
参数
360D
公称通径            DN25~DN300
公称压力            0.6/1.0/1.6/2.0/150LB
壳体实验压力              公称压力X1.5
密封试验压力              公称压力X1.1
驱动形式            手柄、蜗轮、电动、气动
适用温度 -30℃-135℃
适用压力 生活污水、消防用水、空调水、天然气、空气、醇类、蒸汽、泥沙、淡水、海水、弱酸、强碱、食品、盐、弱碱、脱硫、石灰石浆液、油类、煤气



可选材料

主要零部件 材质
阀体  铸钢、不锈钢
蝶板 不锈钢CF8/CF8M、球墨铸铁镀镍磷、球墨铸铁覆尼龙、球墨铸铁覆改性环氧树脂、316L、双相不锈钢
阀杆 416/316/304/碳钢镀镍磷
密封圈 丁腈橡胶NBR、三元乙丙橡胶 EPDM、氟橡胶VITON、硅橡胶SEP、耐热EPDM

  采标目录

项目名称 采用标准 可选标准
设计制造验收 ISO 10631-1991 GB/T 12238-1989
阀门结构长度 ISO 5752-1988 GB/T 12221-1989
阀门法兰连接 ISO 7005. 2 GB 9113-1988
阀门检验 ISO/DIN 5208-1987 GB/T 13927-1992
阀门标志 ISO 5209-1987 GB 12220-1989
驱动装置连接 ISO/DIN 5211-1982 GB 12223-1989
阀门供货要求 —— GB/T 12252


 3种典型结构蝶阀特点

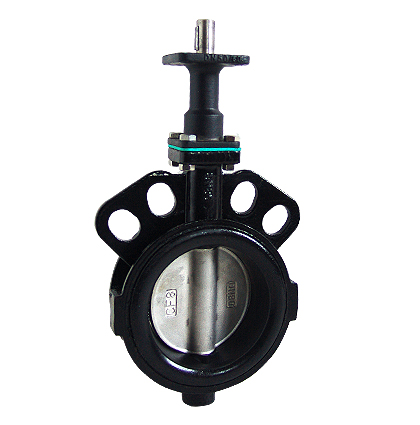

   ⅠA-360D 短脖普通蝶阀特点:
    l   在阀门上法兰加装一个短支架,阀门上脖高度仅高出法兰盘外圆25mm,节省空间,可使管网有效空间缩小,从而降低工程造价。
    l  只要管道外壁保温层直径不大于法兰外径,均可选用手动蝶阀、电动蝶阀、气动蝶阀等安装形式。

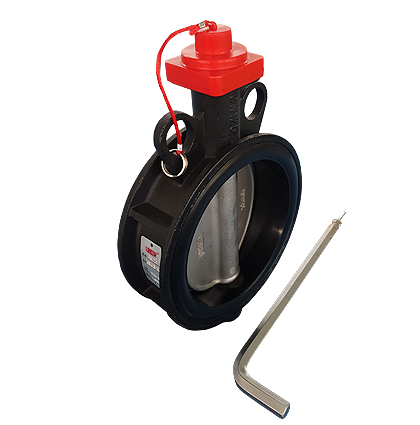

ⅡA-360D短脖通用手柄蝶阀特点:
l  该结构蝶阀最突出的特点就是没有驱动装置,当阀门需要启闭时可迅速通过一个可拆插式手柄进行操作。
l  由于多个规格蝶阀采用一种手柄,所以可以有效地降低工程造价,特别是大规格(DN200~DN300)蝶阀,只用插拔式手柄加适当长套管就可以轻松启闭阀门。
l  插拔式手柄机构具有带锁功能,可在关-开任意位置锁定,可以有效的防止他人随意误开关,特别适用于无人监控的地方。
l  可安装在地下管网,阀门启闭可以通过加长杆在地面上方便的操作。用户采用上述两种方法可以用于价格低廉的无驱动装置蝶阀取代价格昂贵的自控阀门或避免用人下井、上高等复杂危险性操作来启闭阀门。

ⅢA-360D 长脖专用(防结露)蝶阀特点
l  在阀门上法兰加装一个长支架,阀门上脖高度要比市场上一般阀门上高要高1/5,所以可以使用于保温层较厚(管道外壁直径2倍)的管道。
l  由于阀体与上脖体之间装有橡胶纸板,可以有效地阻断壳体之间的热能交换。
l  阀门上阀轴分为两种形式:一种是一截式阀轴,另一种是两截式阀轴。一截式上阀轴结构适用组热要求不要的工况条件,两截式阀轴结构经过隔热涂料处理后,适用于组热要求很高的工况条件,可有效的保证自控蝶阀驱动装置的正常运行。

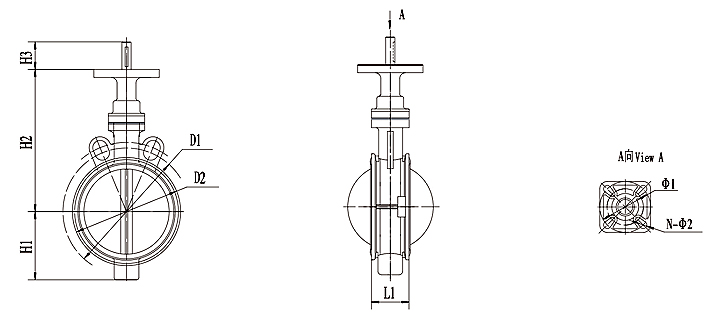

ⅠA-360D 短脖普通蝶阀外形图

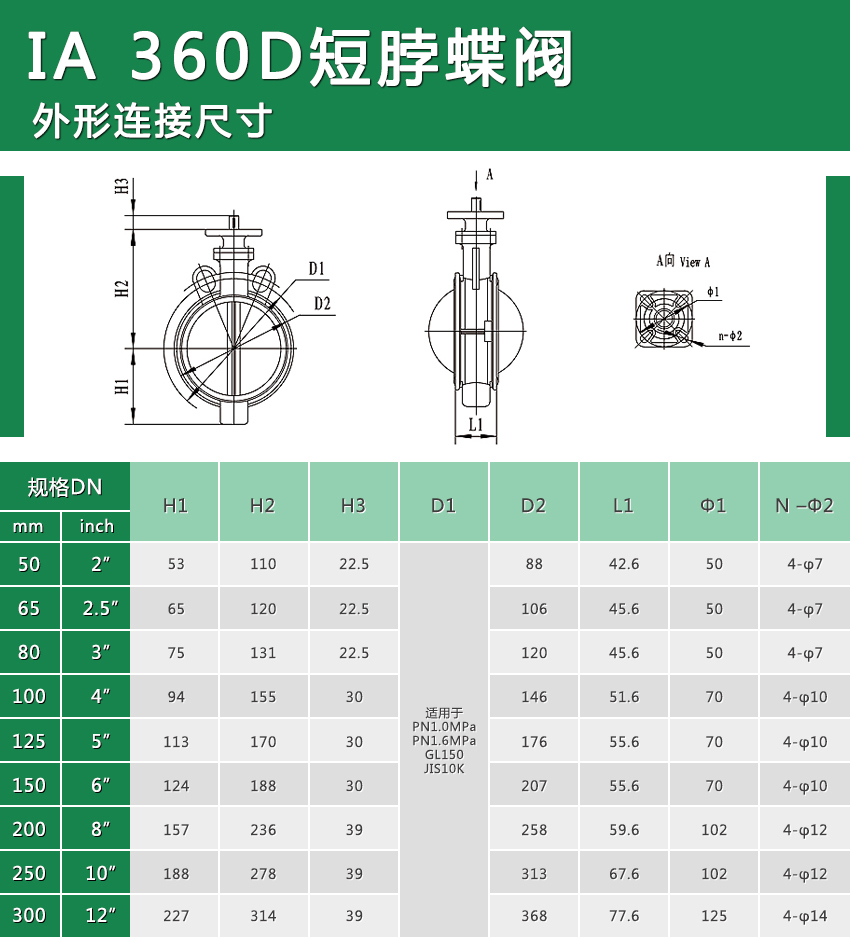

  ⅠA-360D 短脖普通蝶阀外形尺寸

规格(DN) H1 H2 H3 D1 D2 L1 Φ1 N –Φ2
(mm) (inch)
25/32 1〃 41 92 18 适用于PN1.0MPa/PN1.6MPa/GL150/
            JIS10K
70 32.7 36/42 4-φ6
40 1.5〃 45 98 18 80 32.7 36/42 4-φ6
50 2〃 53 110 22.5 88 42.6 50 4-φ7
65 2.5〃 65 120 22.5 106 45.6 50 4-φ7
80 3〃 75 131 22.5 120 45.6 50 4-φ7
100 4〃 94 155 30 146 51.6 70 4-φ10
125 5〃 113 170 30 176 55.6 70 4-φ10
150 6〃 124 188 30 207 55.6 70 4-φ10
200 8〃 157 236 39 258 59.6 102 4-φ12
250 10〃 188 278 39 313 67.6 102 4-φ12
300 12〃 227 314 39 368 77.6 125 4-φ14

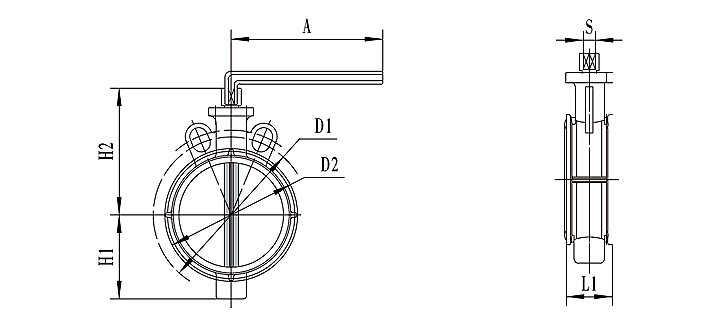

ⅡA-360D 通用手柄蝶阀外形图

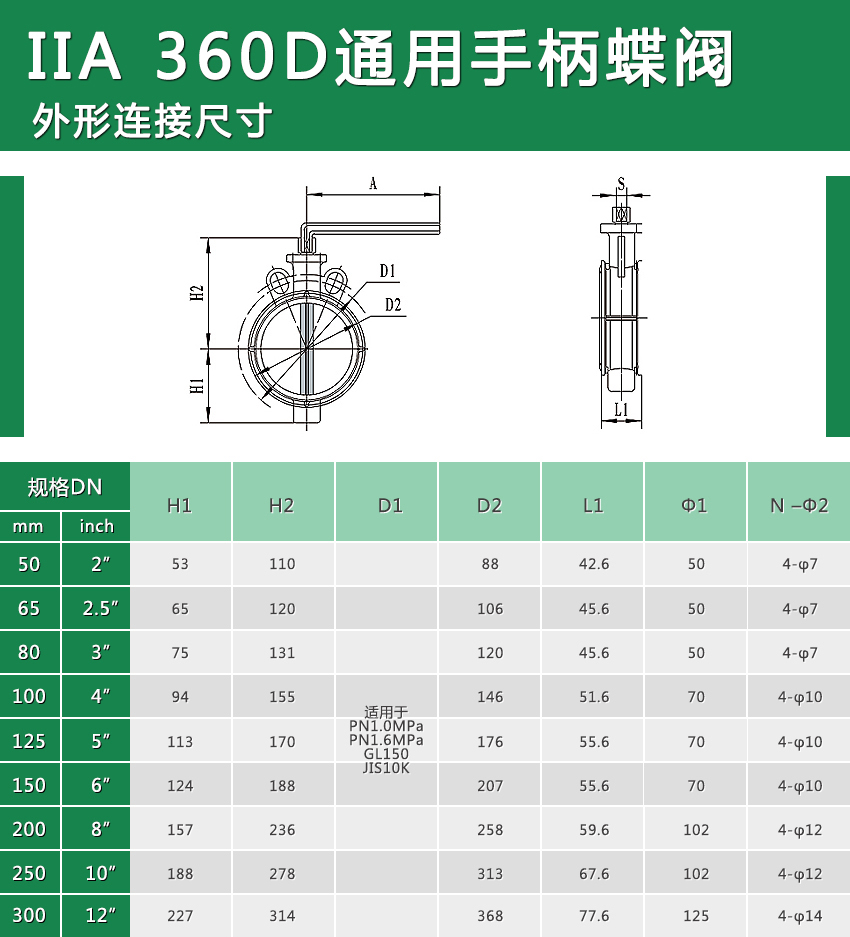

    ⅡA-360D 通用手柄蝶阀外形尺寸



规格(DN) H1 H2 D1 D2 A L1 S
(mm) (inch)
50 2〃 53 105 适用于PN1.0MPa/PN1.6MPa/GL150/
            JIS10K
88 ≥ 120 42.6 8
65 2.5〃 65 115 106 ≥120 45.6 8
80 3〃 75 125 120 ≥120 45.6 8
100 4〃 94 144 146 ≥170 51.6 12
125 5〃 113 165 176 ≥170 55.6 12
150 6〃 124 176 207 ≥170 55.6 12
200 8〃 157 227 258 ≥220 59.6 17
250 10〃 188 269 313 ≥250 67.6 17
300 12〃 227 297 368 ≥300 77.6 22



ⅢA- 360D 长脖蝶阀外形图

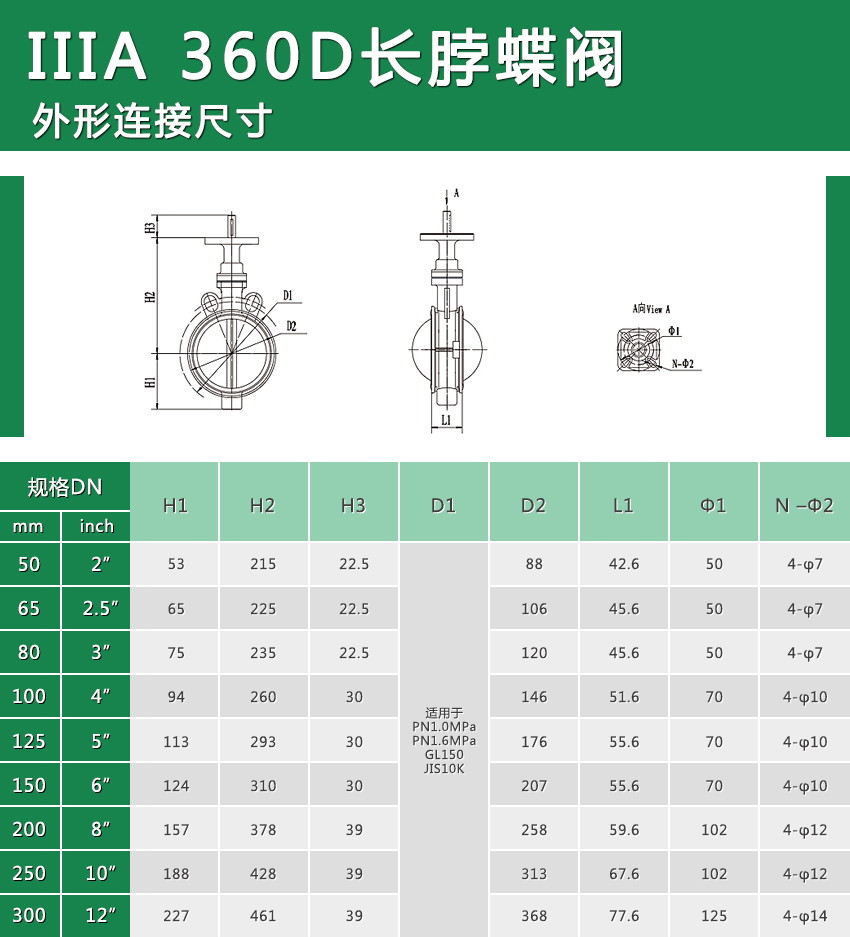

ⅢA- 360D 长脖蝶阀外形尺寸

规格DN H1 H2 D1 D2 H3 L1 Φ1 N –Φ2
(mm) (inch)
50 2〃 53 215 适用于PN1.0MPa/PN1.6MPa/GL150/JIS10K 88 22.5 42.6 50 4-φ7
65 2.5〃 65 225 106 22.5 45.6 50 4-φ7
80 3〃 75 235 120 22.5 45.6 50 4-φ7
100 4〃 94 260 146 30 51.6 70 4-φ10
125 5〃 113 293 176 30 55.6 70 4-φ10
150 6〃 124 310 207 30 55.6 70 4-φ10
200 8〃 157 378 258 39 59.6 102 4-φ12
250 10〃 188 428 313 39 67.6 102 4-φ12
300 12〃 227 461 368 39 77.6 125 4-φ14

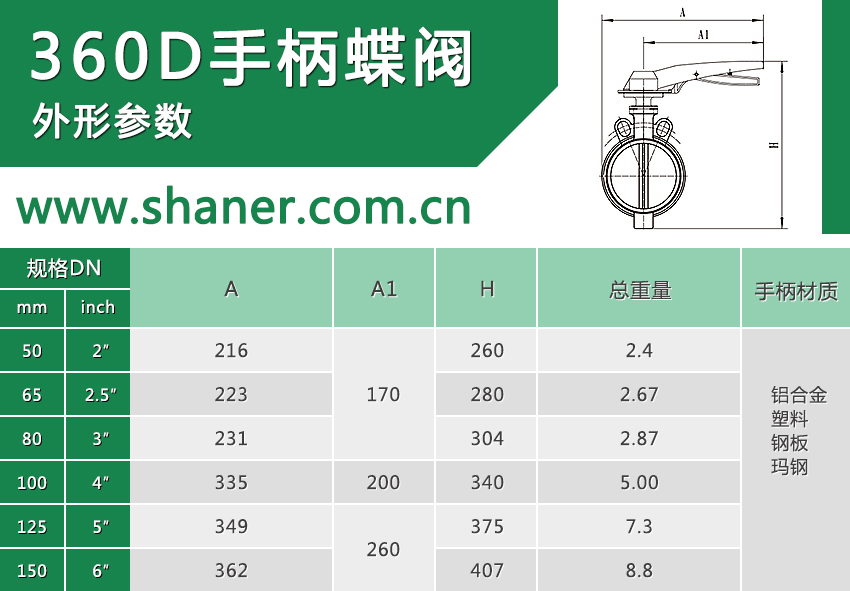

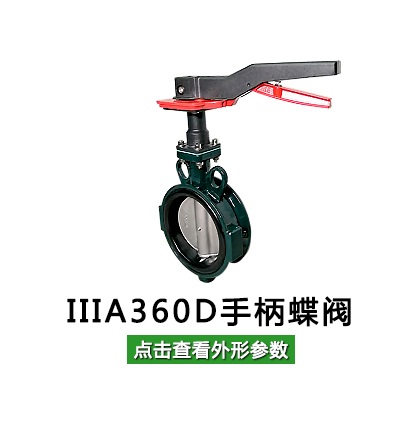

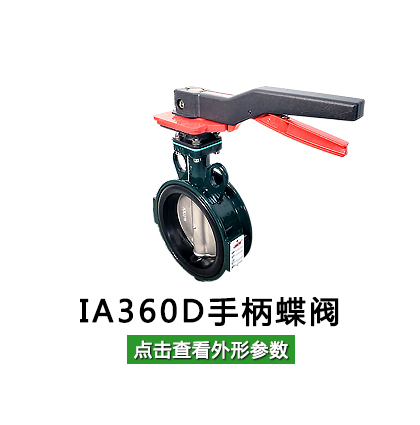

360D手柄蝶阀外形参数

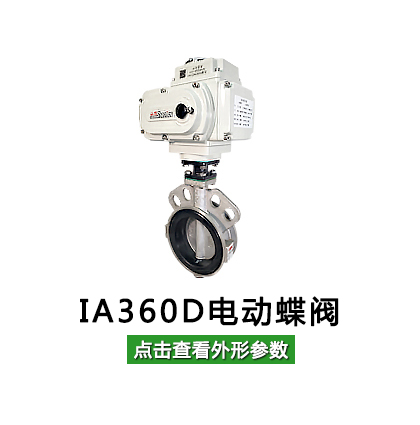

                       IA-360D





                           IIIA-360D



蝶阀规格 A A1 H 总重量 手柄材质
A型 A型
DN50 216 170 260 2.4
DN 65 223 280 2.67 铝合金
DN 80 231 304 2.87 塑料
DN100 335 200 340 5 钢板
DN125 349 260 375 7.3 玛钢
DN150 362 407 8.8

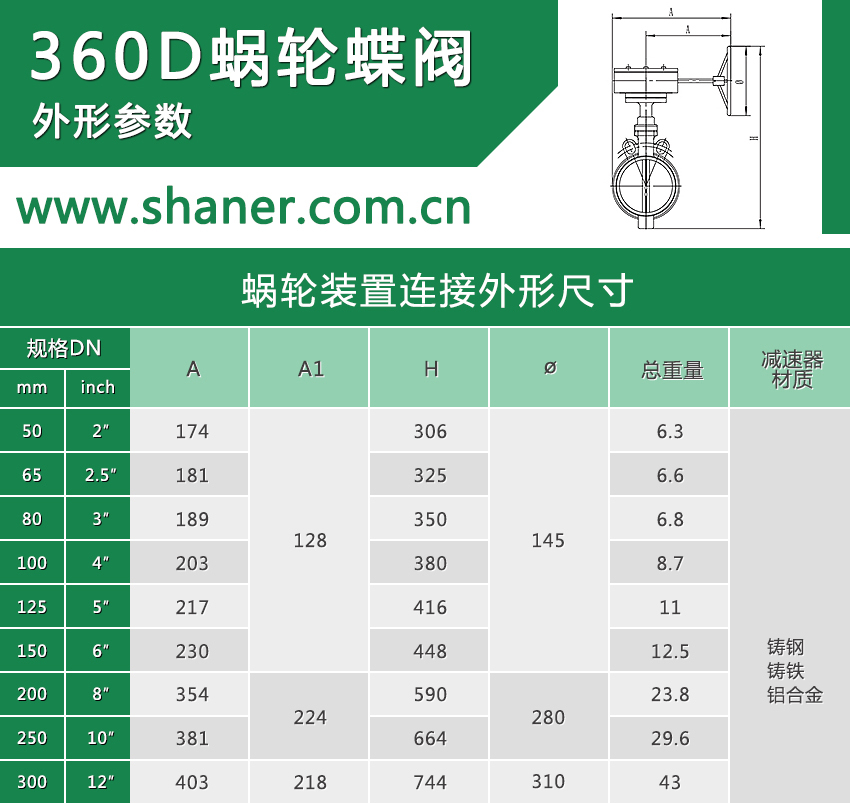

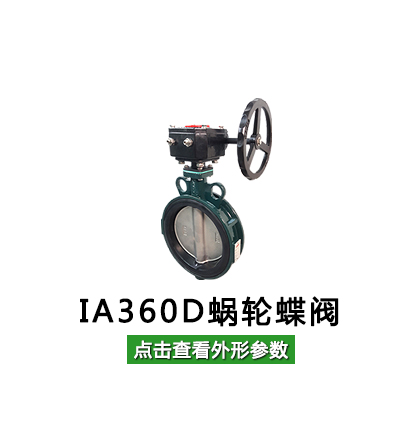

360D蜗轮蝶阀外形参数

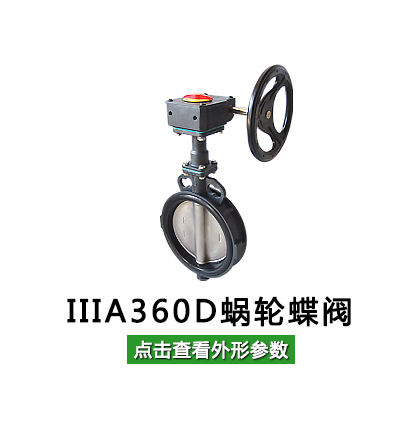

              IA-360D




               IIIA-360D



蜗轮装置外形连接尺寸


蝶阀规格 A A1 H ø 总重量 减速器材质
A型 A型
DN50 174 128 306 145 6.3 铸钢
铸铁
铝合金
DN 65 181 325 6.6
DN 80 189 350 6.8
DN100 203 380 8.7
DN125 217 416 11
DN150 230 448 12.5
DN200 354 224 590 280 23.8
DN250 381 664 29.6
DN300 403 218 744 310 43

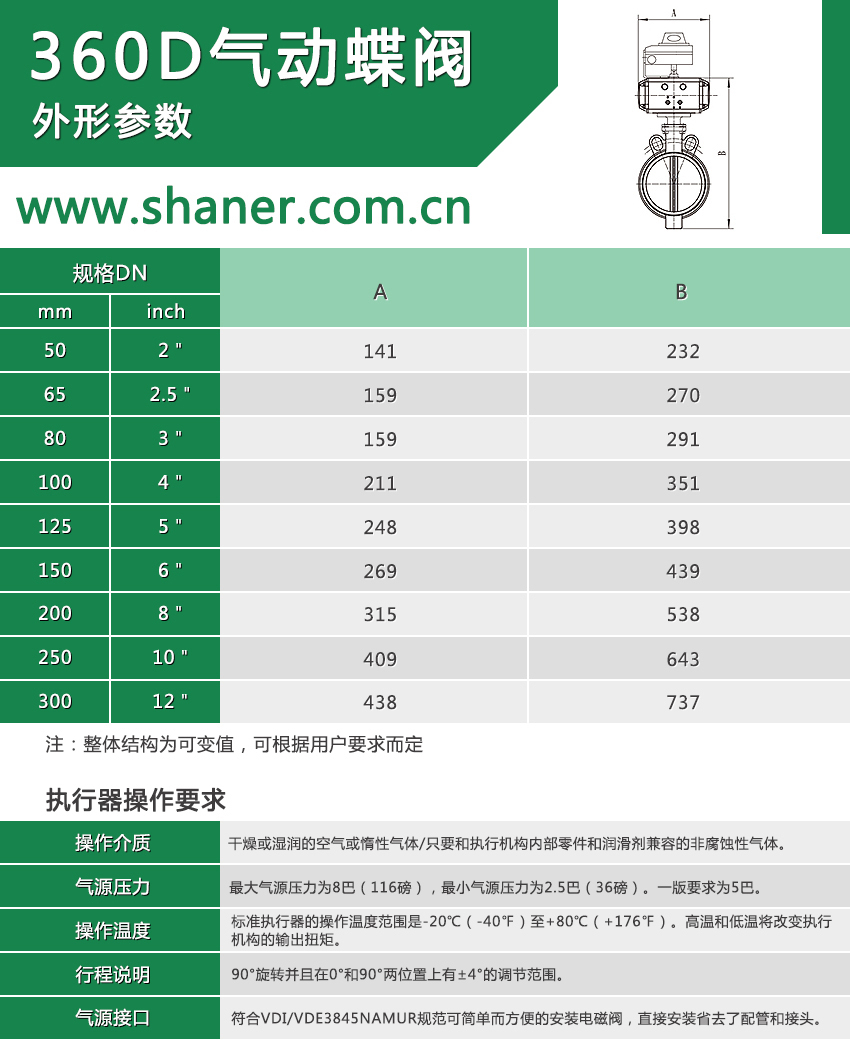

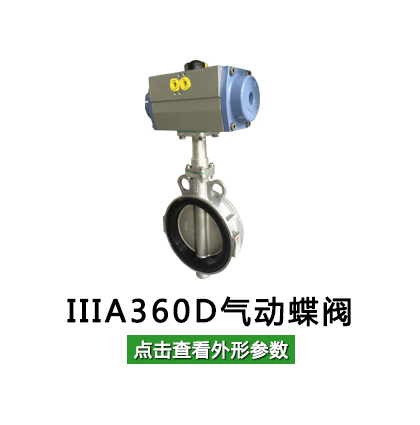

 360D 气动蝶阀外形参数

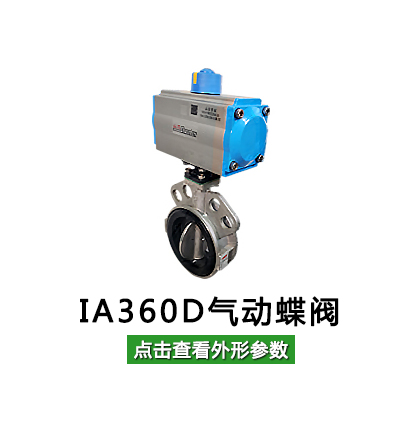

              IA-360D






            IIIA-360D

规格 A B
50 2″ 141 254
65 2.5″ 159 293
80 3″ 159 315
100 4″ 211 266
125 5″ 248 418
150 6″ 269 461
200 8″ 315 545
250 10″ 409 647
300 12″ 438 733

   注:整体结构为可变值,可根据用户要求而定。

  执行器操作要求


操作介质 干燥或湿润的空气或惰性气体/只要和执行机构内部零件和润滑剂兼容的非腐蚀性气体。
操作温度 标准执行器的操作温度范围是-20℃(-40℉)至+80℃(+176℉)。高温和低温将改变执行机构的输出扭矩。
行程说明 90°旋转并且在0°和90°两位置上有±4°的调节范围。
气源接口 符合VDI/VDE3845NAMUR规范可简单而方便的安装电磁阀,直接安装省去了配管和接头。

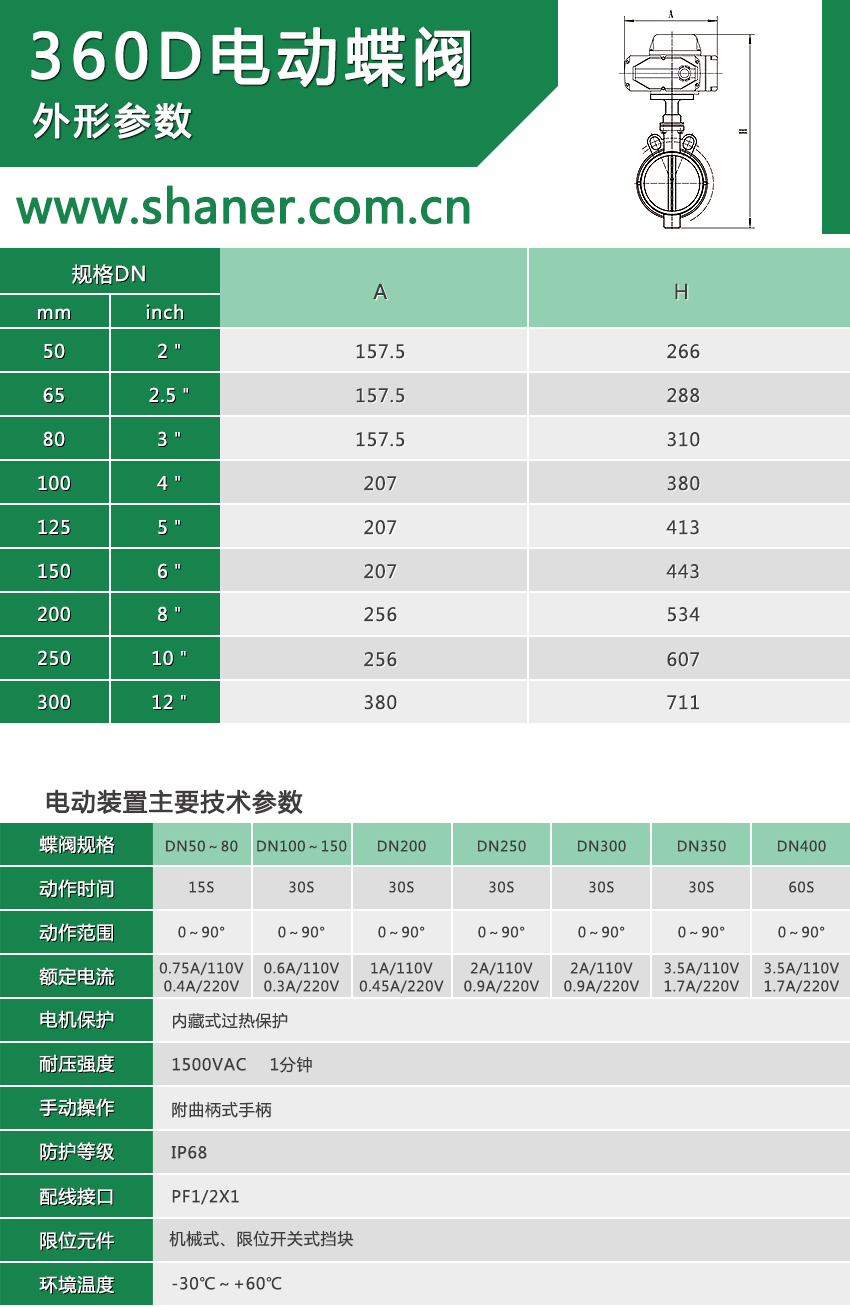

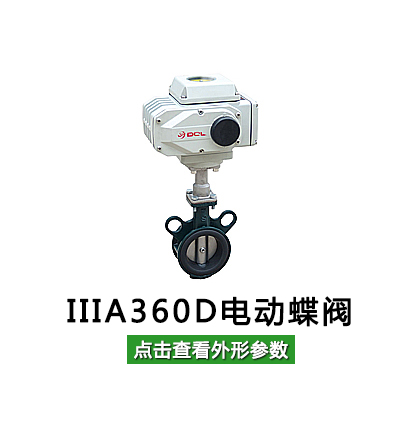

  360D电动蝶阀外形参数

                 IA-360D







                 IIIA-360D

规格 A H
DN50 2〃 157.5 266
DN65 2.5〃 157.5 288
DN80 3〃 157.5 310
DN100 4〃 207 380
DN125 5〃 207 413
DN150 6〃 207 443
DN200 8〃 256 534
DN250 10〃 256 607
DN300 12〃 380 711



  电动装置主要技术参数


蝶阀规格 DN50~80 DN100~150 DN200 DN250 DN300
动作时间 15S 30S 30S 30S 30S
动作范围 0~90° 0~90° 0~90° 0~90° 0~90°
额定电流 0.75A/110V 0.6A/110V 1A/110V 2A/110V 2A/110V
0.4A/220V 0.3A/220V 0.45A/220V 0.9A/220V 0.9A/220V
电机保护 内藏式过热保护
耐压强度 1500VAC  1分钟
手动操作 附曲柄式手柄
防护等级 IP68
配线接口 PF1/2X1
限位元件 机械式、限位开关式挡块
环境温度 -30℃~+60℃
