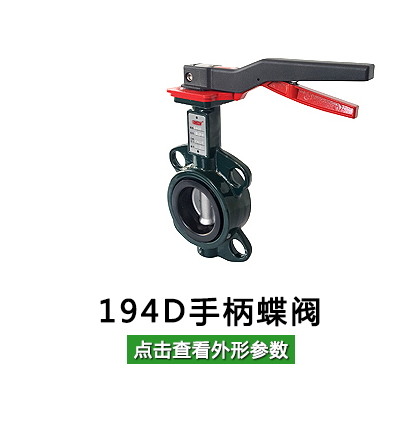

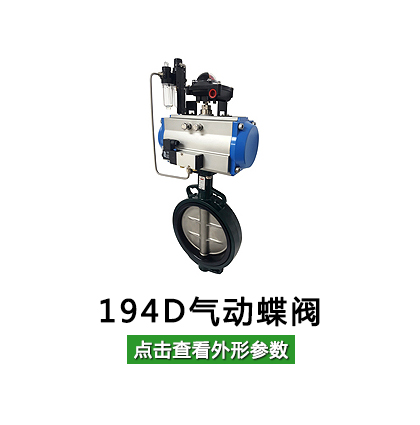

194 D71X 对夹系列中线蝶阀


       阀座靠背材质分为两种:一种为酚醛树脂靠背,通常情况下在DN50-DN350蝶阀中采用,另一种为铝合金靠背,通常情况下载DN400-DN1200蝶阀中采用
       DN50—DN350规格无销蝶阀采用扁连接方式,结构简单紧凑,蝶板具有自动对中功能(上下、左右),实现了蝶板与阀座小过盈量配合。
       DN350—DN1200无销蝶阀采用两截式阀杆,通过螺纹连杆将上下阀杆连接成一体,抗弯强度高,阀体下轴孔与蝶板间采用整体刚性支撑套,有效地增强了蝶板的刚度。同时蝶板中装有润滑衬套,大大降低了启闭扭矩值。阀轴下端的对开环将蝶板与阀杆紧密的结合为一个整体,既有效地控制了由于蝶板自重而产生的位移,又防止了阀杆的上下窜动,在阀杆底部均设有止推轴承。
      阀体,蝶板有多种形式可供用户选择。
