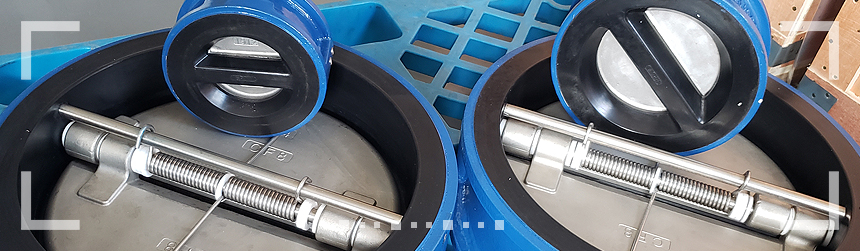

100H蝶式双瓣止回阀



100H性能特点与用途:

● 密封阀座采用多条窄带设计,阀座直接硫化到阀体上,使密封可靠性大大提高,达到完全密封,实现零泄漏。
● 结构性能安全可靠,抗干扰性强,关闭速度快,水头损失小。
● 结构长度短,刚性好,安装方便。
● 主要零部件材质可选范围宽,使用介质范围广。
● 适用于高层建筑给水管网、有一定化学腐蚀性介质管网、安装空间有限制的管网、还适用于污水管网。



  主要技术参数和材质:

公称通径 DN50~600mm
最低试验压力 0.04 Mpa
公称压力( Mpa) PN1.01.6/2.5
密封试验压力( Mpa) 公称压力X 1.5
壳体试验压力( Mpa) 公称压力X 1.1
适用温度 -40℃~200℃
适用介质 消防用水、空调水、空气、蒸汽、淡水、海水、醇类、弱酸、天然气、弱碱、油类
零部件材质 阀体 铸铁, 球铁,不锈钢,铸钢
阀座 三元乙丙橡胶EPDM、丁腈橡胶 NBR、氯丁胶、不锈钢
阀瓣 球铁、不锈钢、铝青铜
轴、弹簧 不锈钢
垫圈 三元乙丙橡胶EPDM、丁腈橡胶 NBR、聚四氟乙烯PTFE
填料 柔性四氟乙烯





采标目录


项目名称 采用标准 可选标准
阀门结构长度 GB/T12221 —1989 API 594—1991
设计制造验收 GB15188.2 —1994 API 594—1991
阀门法兰连接 GB/T9113.1 —2000 ANSIB16.1—1989
阀门检验 GB13927 —1992 API 598—1996

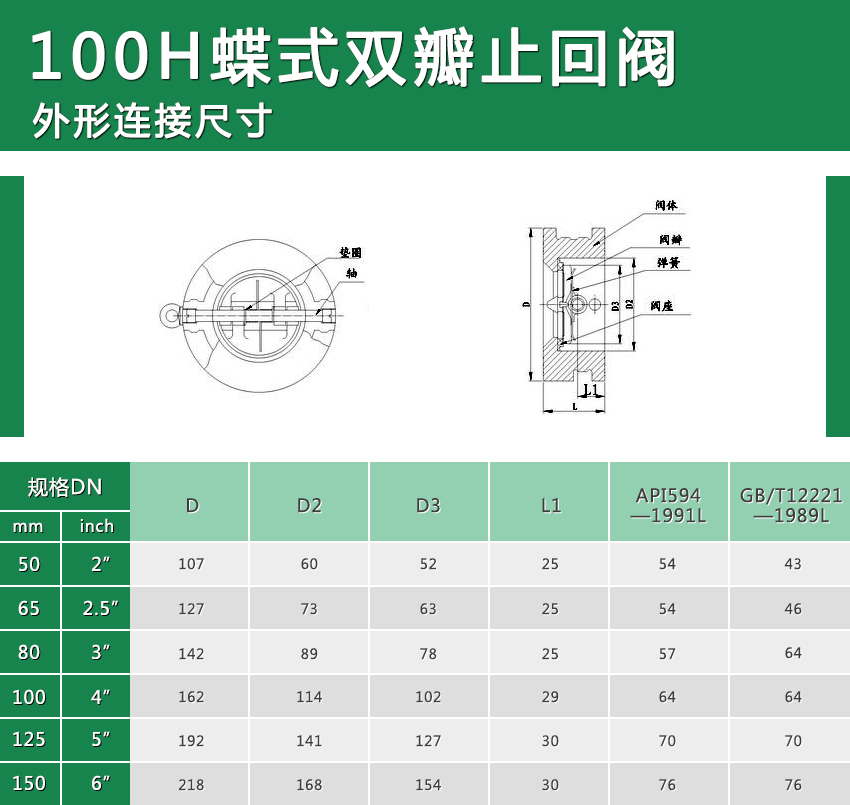

100H主要外形连接尺寸


公称通径 D D2 D3 L1 API594—1991L GB/T12221—1989L
 DN50 107 60 52 25 54 43
DN65 127 73 63 25 54 46
DN80 142 89 78 25 57 64
DN100 162 114 102 29 64 64
DN125 192 141 127 30 70 70
DN150 218 168 154 30 76 76
DN200 272 219 202 40 95 89
DN250 327 273 254 40 108 114
DN300 377 324 303 56 143 114
DN350 440 356 318 94 184 127
DN400 491 406 381 89 191 140
DN450 541 457 429 86 203 152
DN500 596 508 478 90 213 152
DN600 698 610 575 87 222 178
