300H/360H升降式消声止回阀/底阀



300H/360H性能特点与用途:

 ● 阀瓣采用“子弹头”外型设计,阀体采用“腰鼓”外型设计,改善介质流向,降低流阻系数。

● 结构紧凑,导向轴与导向架之间装有非金属润滑套,阀瓣升降灵活,不会产生抱死现象。


●骨架式橡胶密封圈直接镶嵌在阀体上,避免了介质长时间对密封圈的直接冲刷,使用寿命明显延长,坚固耐用。



● 适用于给排水系统,高层建筑管网,可安装在泵的出口处,结构稍加改动,可作为吸水底阀使用,但不适用于污水管网。



● 阀轴导向为中间独立式,无论开启或是关闭阀轴均不会突出阀体密封面以外,根据此特点,阀门两侧均可以安装其他阀门而不受影响,形成组合安装时阀门,尤其作为底阀使用时效果尤其显著。




                         300H


     360H

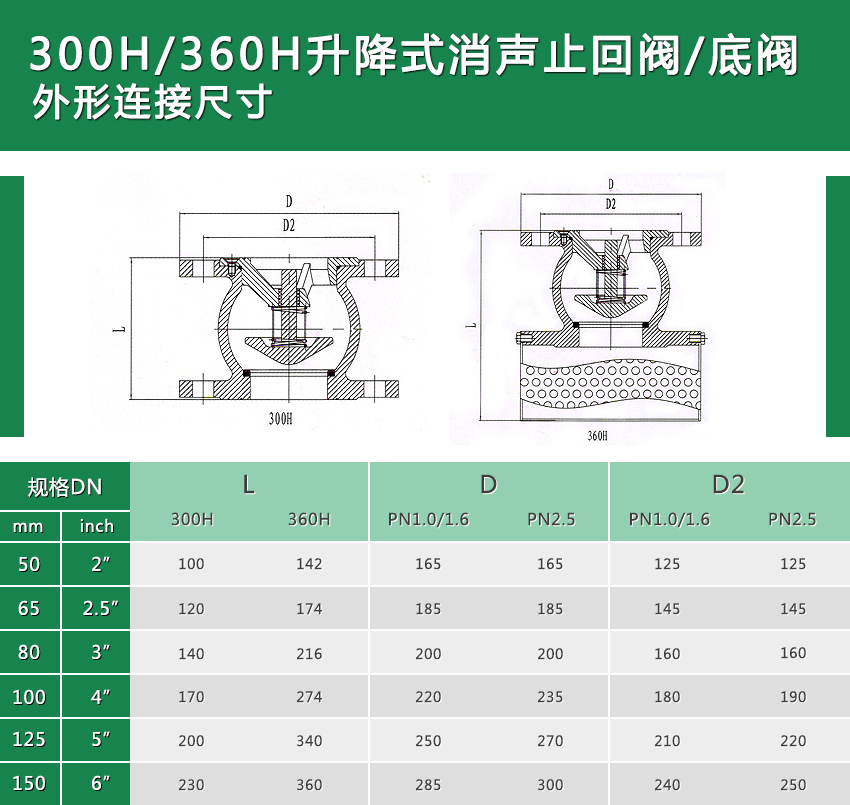

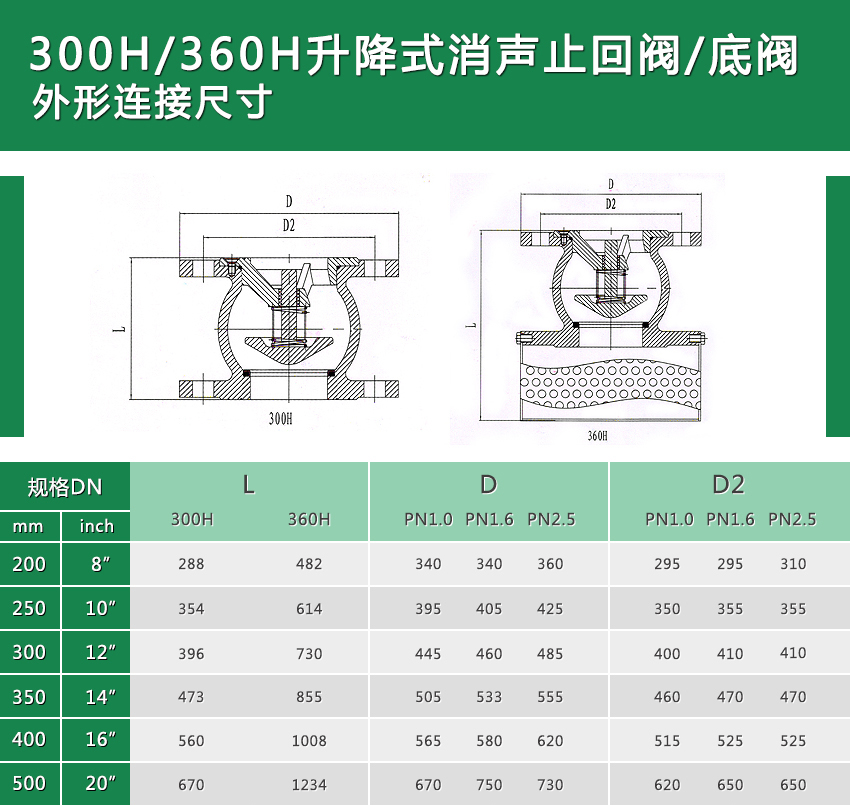

 300H/360H主要外形连接尺寸


公称通径 L D D2
  300H 360H
DN50 100 142 165 125
DN65 120 174 185 145
DN80 140 216 200 160
DN100 170 274 220 235 180 190
DN125 200 340 250 270 210 220
DN150 230 360 285 300 240 250
DN200 288 482 340 360 295 310
DN250 354 614 395 405 425 350 355 370
DN300 396 730 445 460 485 400 410 430
DN350 473 855 505 533 555 460 470 490
DN400 560 1008 565 580 620 515 525 550
DN500 670 1234 670 750 730 620 650 660

300H

                  360H

注:表中D、D2数值分别为压力PN1.0MPa/ PN1.6MPa/ PN2.5MPa下数值。

主要技术参数和材质


公称通径 DN50~500mm
最低试验压力  0.4kg
公称压力( Mpa) PN1.01.6/2.5Mpa
密封试验压力( Mpa) 公称压力X 1.5
壳体试验压力( Mpa) 公称压力X 1.1
适用温度 -10℃-90℃
适用介质 淡水、海水、空气、弱酸、弱碱、天然气、醇类、蒸汽、盐、油类
零部件材质 阀体 灰铁体、球铁
阀座 三元乙丙橡胶EPDM、丁腈橡胶 NBR、氯丁胶
阀瓣 球墨铸铁覆尼龙
轴、弹簧 不锈钢
垫圈 三元乙丙橡胶EPDM、丁腈橡胶 NBR、聚四氟乙烯PTFE
填料 柔性四氟乙烯



  采标目录:


项目名称 采用标准 可选标准
阀门结构长度 GB/T12221 —1989 API 594—1991
设计制造验收 GB15188.2 —1994 API 594—1991
阀门法兰连接 GB/T9113.1 —2000 ANSIB16.1—1989
阀门检验 GB13927 —1992 API 598—1996
