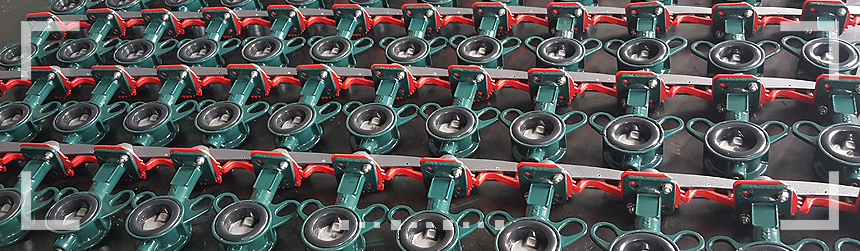

260D中线蝶阀




260D产品特点:



  •         采用阀体直接硫化阀座的结构。骨架式双向自密封圈保证阀杆的双向密封,适用于真空工况条件,防止外部介质进入阀体内腔

  •          体积小,重量轻,适用于轻型管线,尤其适合于在非金属管线上安装

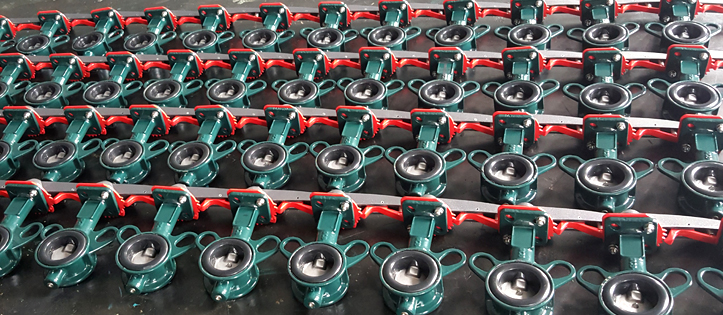

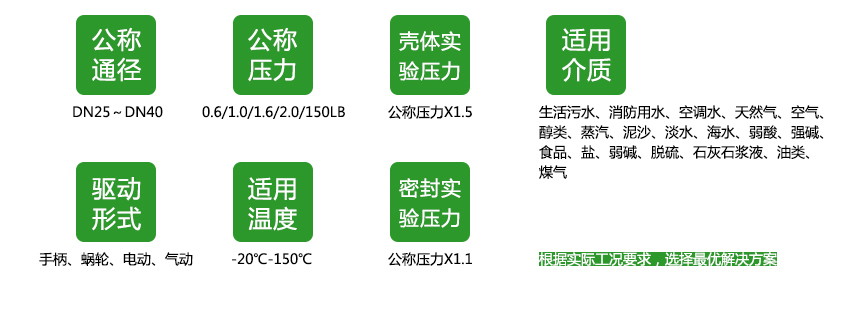

主要技术参数

类型
参数
260D
公称通径 DN25~DN40
公称压力 0.6/1.0/1.6/2.0/150LB
壳体实验压力 公称压力X1.5
密封试验压力 公称压力X1.1
驱动形式 手柄、蜗轮、电动、气动
适用温度 -30℃-135℃
适用介质 生活污水、消防用水、空调水、天然气、空气、醇类、蒸汽、泥沙、淡水、海水、弱酸、强碱、食品、盐、弱碱、脱硫、石灰石浆液、油类、煤气

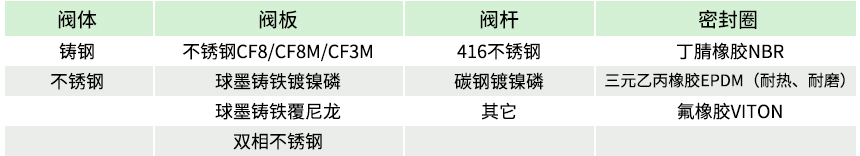

可选材料

主要零部件 材质
阀体  铸钢、不锈钢
阀板 不锈钢CF8/CF8M、球墨铸铁镀镍磷、球墨铸铁覆尼龙、球墨铸铁覆改性环氧树脂、316L、双相不锈钢
阀杆 416/316/304/碳钢镀镍磷
密封圈 丁腈橡胶NBR、三元乙丙橡胶 EPDM、氟橡胶VITON、硅橡胶SEP、耐热EPDM


采标目录

项目名称 采用标准 可选标准
设计制造验收 ISO 10631-1991 GB/T 12238-1989
阀门结构长度 ISO 5752-1988 GB/T 12221-1989
阀门法兰连接 ISO 7005. 2 GB 9113-1988
阀门检验 ISO/DIN 5208-1987 GB/T 13927-1992
阀门标志 ISO 5209-1987 GB 12220-1989
驱动装置连接 ISO/DIN 5211-1982 GB 12223-1989
阀门供货要求 —— GB/T 12252

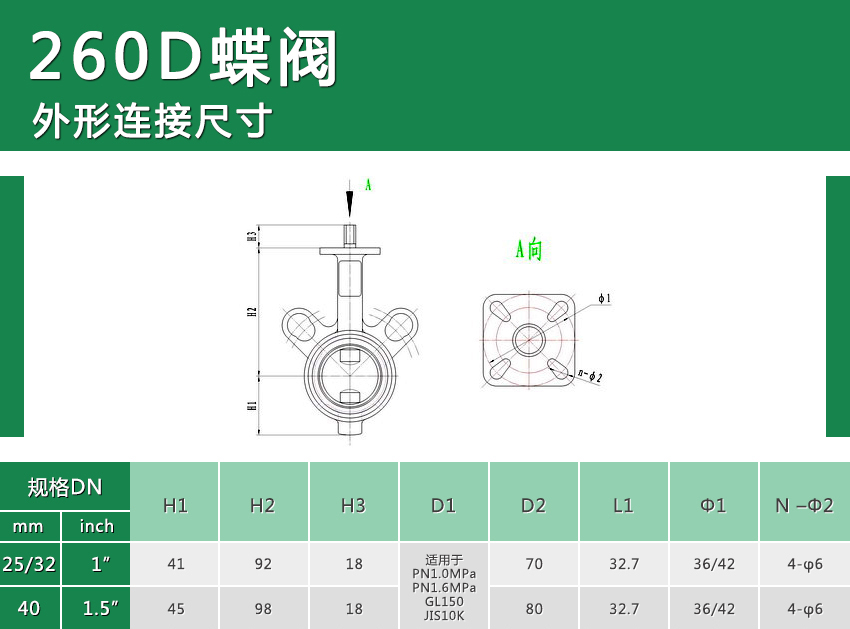

260D外形尺寸图



260D 系列蝶阀外形尺寸

规格(DN) H1 H2 H3 D1 D2 L1 Φ1 N –Φ2
(mm) (inch)
25/32 1〃 41 92 18 适用于PN1.0MPa/PN1.6MPa/GL150/  JIS10K 70 32.7 36/42 4-φ6
40 1.5〃 45 98 18 80 32.7 36/42 4-φ6

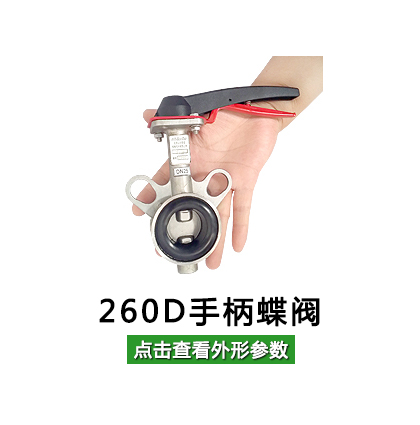

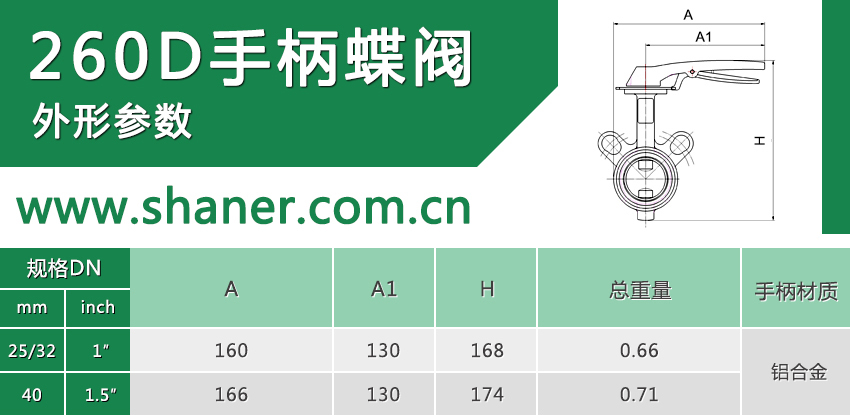

260D手柄蝶阀外形参数


蝶阀规格 A A1 H
DN25/32 160 130 168
DN40 166 130 174

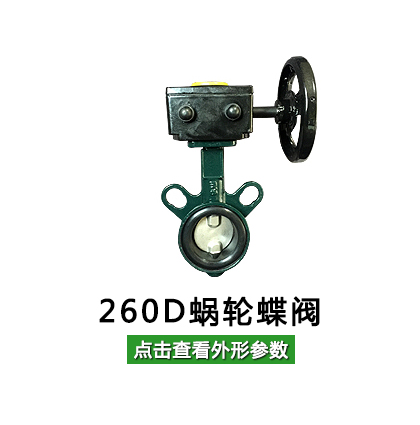

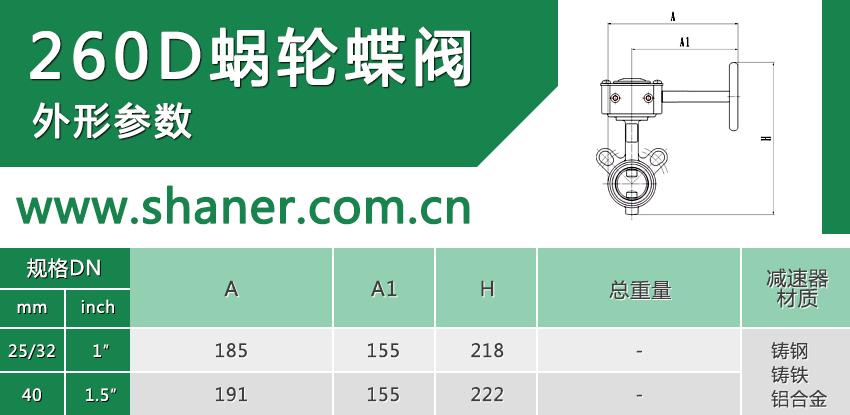

 260D蜗轮蝶阀外形参数


蝶阀规格 A A1 H
DN25/32 185 155 218
DN40 191 155 222

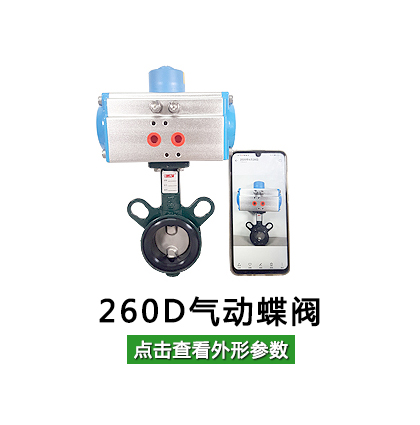

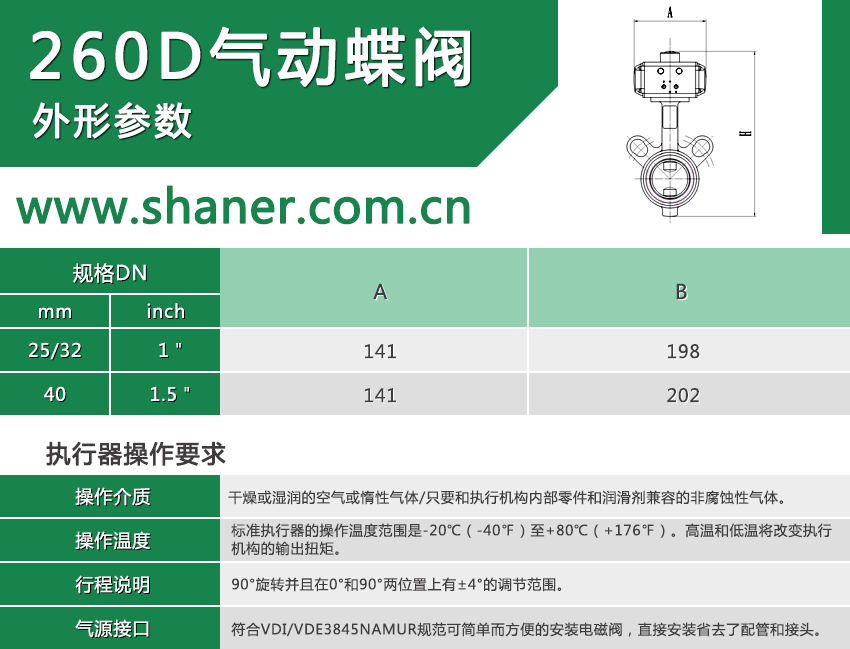

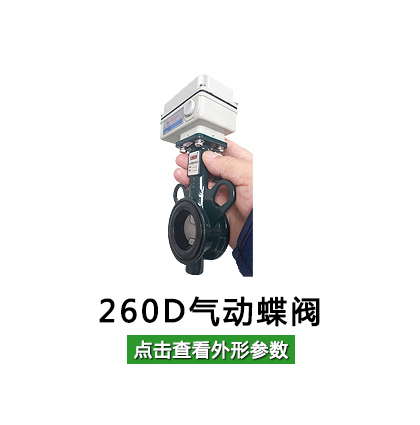

 260D气动蝶阀外形参数


蝶阀规格 A H
DN25/32 141 198
DN40 141 202



执行器操作要求

操作介质 干燥或湿润的空气或惰性气体/只要和执行机构内部零件和润滑剂兼容的非腐蚀性气体。
操作温度 标准执行器的操作温度范围是-20℃(-40℉)至+80℃(+176℉)。高温和低温将改变执行机构的输出扭矩。
行程说明 90°旋转并且在0°和90°两位置上有±4°的调节范围。
气源接口 符合VDI/VDE3845NAMUR规范可简单而方便的安装电磁阀,直接安装省去了配管和接头。

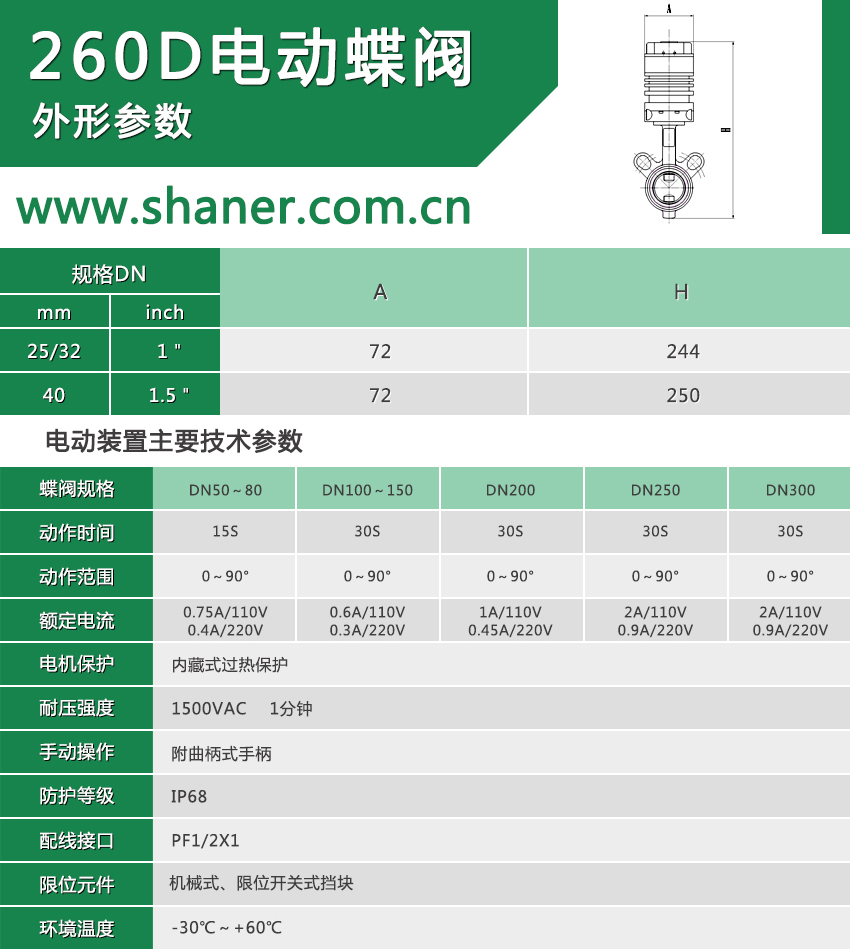

260D电动蝶阀外形参数


蝶阀规格 A H
DN25/32 72 244
DN40 72 250



电动装置主要技术参数

蝶阀规格 DN50~80 DN100~150 DN200 DN250 DN300
动作时间 15S 30S 30S 30S 30S
动作范围 0~90° 0~90° 0~90° 0~90° 0~90°
额定电流 0.75A/110V 0.6A/110V 1A/110V 2A/110V 2A/110V
0.4A/220V 0.3A/220V 0.45A/220V 0.9A/220V 0.9A/220V
电机保护 内藏式过热保护
耐压强度 1500VAC  1分钟
手动操作 附曲柄式手柄
防护等级 IP68
配线接口 PF1/2X1
限位元件 机械式、限位开关式挡块
环境温度 -30℃~+60℃
