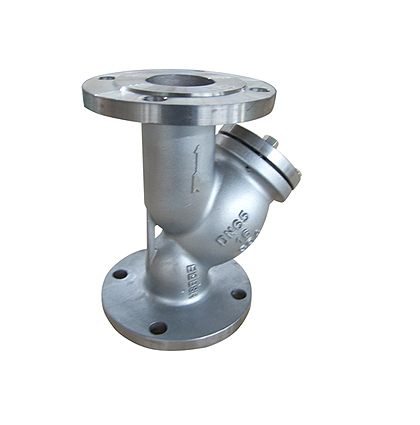

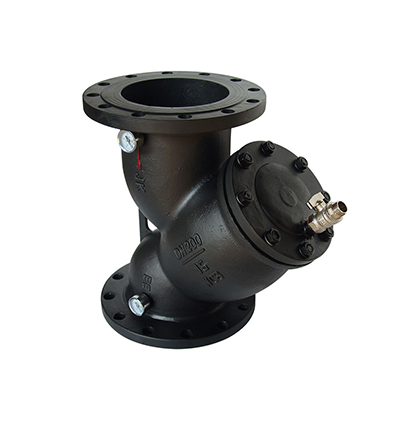

100Y型过滤器




100Y 性能特点和用途:

●在过滤器进出口两端设计安装两块压力表,通过观察两块压力表之间形成的压力差可以判断出过滤器内污沉淀情况,以便及时排污。如果安装压力差变送器还可实现远距离监控。
●在端盖下部设计有排污小孔,当介质内的沉积污物为非常小的颗粒时,就可以通过排污小孔直接排污,不必卸端盖,排污小孔可以安装小球阀,也可以安装管堵。
●为了防止由于过滤器内的污物过多,造成过滤器内外之间形成很高的压力差,避免发生重大事故的可能性,在过滤器内腔设有三道加强箍来防止过滤网变形。
●过滤网采用翻边设计,增强过滤网强度,同时也为过滤网密封带来方便。
●为了加强过滤网两端的密封的可靠性,两端均设有橡胶密封垫。

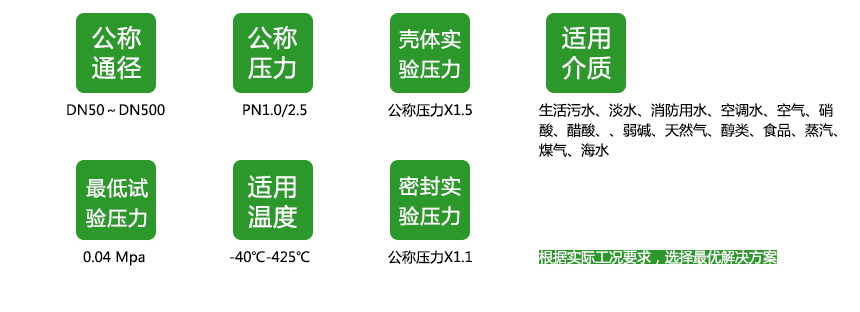

主要技术参数和材质:

公称通径 DN50~DN200
公称压力 PN1.0 Mpa PN1.6 Mpa
密封试验压力 1.1Mpa 1.76Mpa
壳体实验压力 1.5Mpa 2.4Mpa
-40℃-425℃ 生活污水、消防用水、空气、天然气、硝酸、醋酸、弱碱、醇类、蒸汽、煤气、海水、淡水、空调水、食品

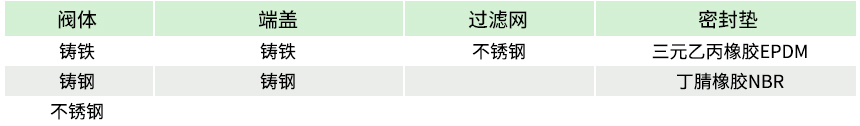

零部件材质
阀体 灰铸铁/球墨铸铁/铸钢/不锈钢
端盖 灰铸铁/球墨铸铁/铸钢
过滤网 不锈钢
密封垫 三元乙丙橡胶EPDM/丁腈橡胶NBR

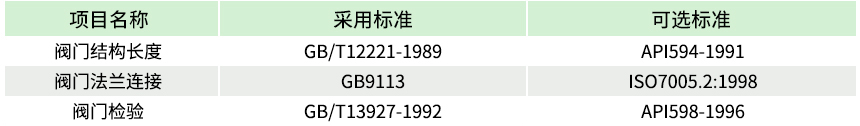

采标目录:

项目名称 采用标准 可选标准
阀门结构长度 GB/T12221-1989 API594-1991
阀门法兰连接 GB9113 ISO7005.2:1998
阀门检验 GB/T13927-1992 API598-1996

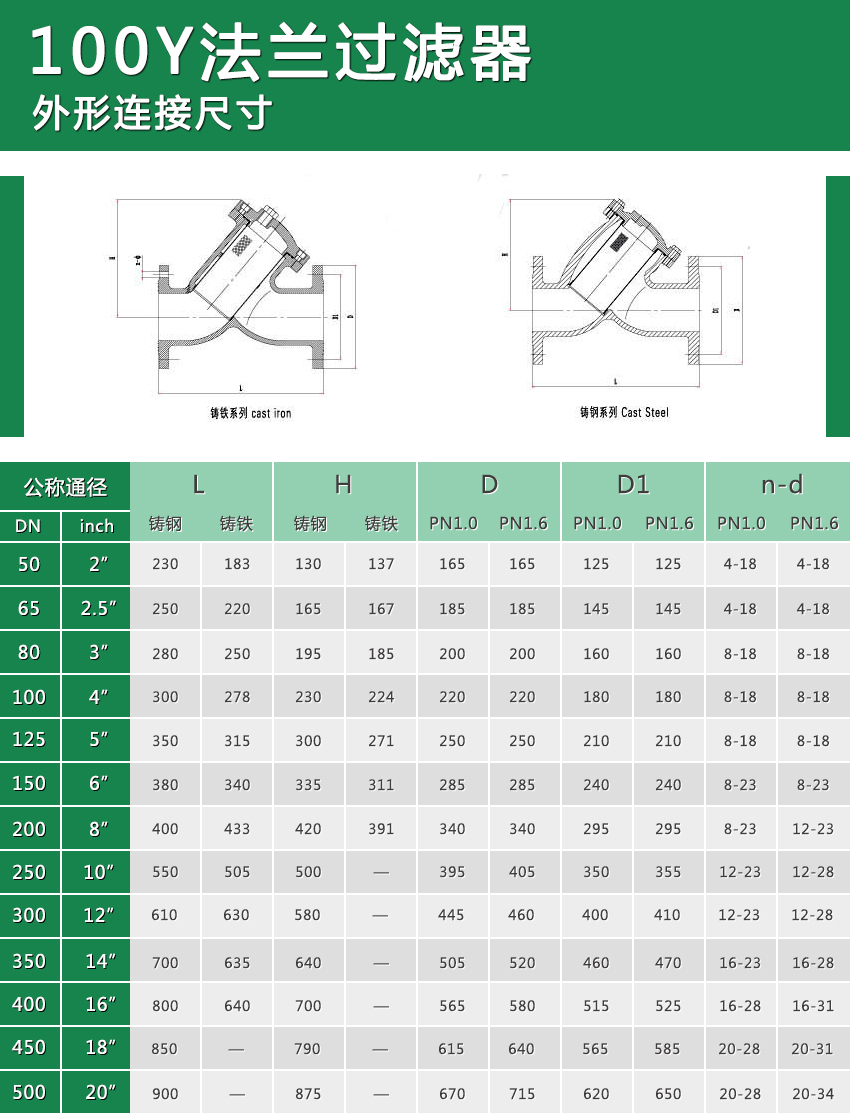

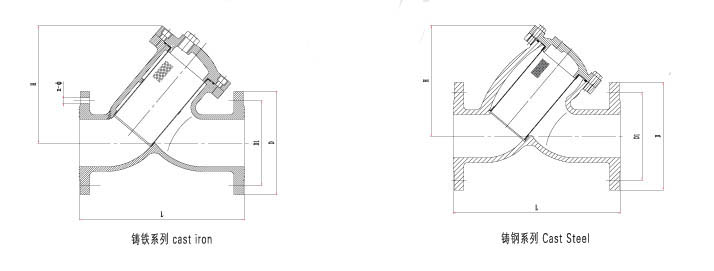

100Y 主要外形尺寸:


                                                                                                                                                              Unit:mm

公称通径 L H D D1 n-d
铸钢 铸铁 铸钢 铸铁
DN50 230 230 130 137 165 125 4-Φ18
DN65 290 290 165 167 185 145 4-Φ18
DN80 310 310 195 185 200 160 8-Φ18
DN100 350 350 230 224 220 180 8-Φ18
DN125 400 400 300 271 250 210 8-Φ18
DN150 480 480 335 311 285 240 8-Φ23
DN200 600 600 420 391 340 295 8-Φ23 12-Φ23
DN250 550   500   395 350 355 12-Φ23 12-Φ28
DN300 610   580   445 400 410 12-Φ23 12-Φ28
DN350 700   640   505 560 470 16-Φ23 16-Φ28
DN400 800   700   565 515 525 16-Φ28 16-Φ31
DN450 850   790   615 565 585 20-Φ28 20-Φ31
DN500 900   875   670 620 650 20-Φ28 20-Φ34
