[外漏] 阀门下阀轴处和阀门与法兰盘之间泄露的原因及解决


本案例产品名称:290D有靠背中线对夹蝶阀

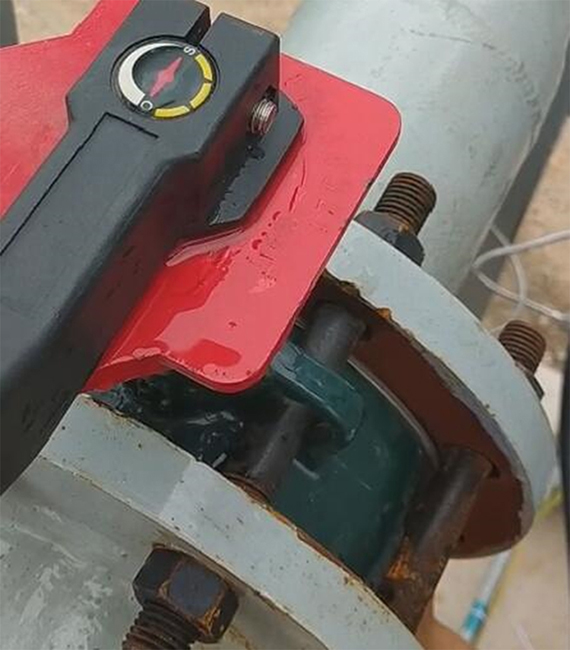

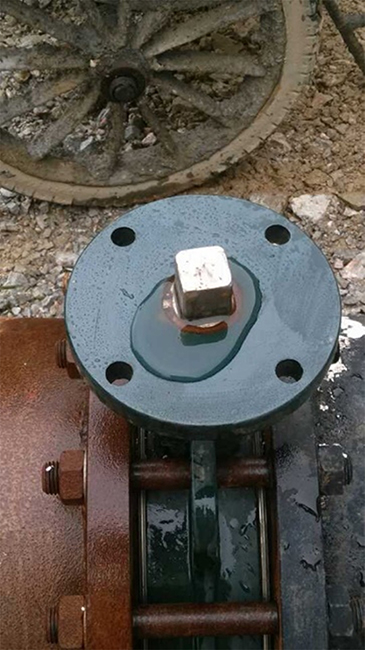

问题描述:DN125阀门的下阀轴处和阀门与法兰盘之间泄露。


原因分析:

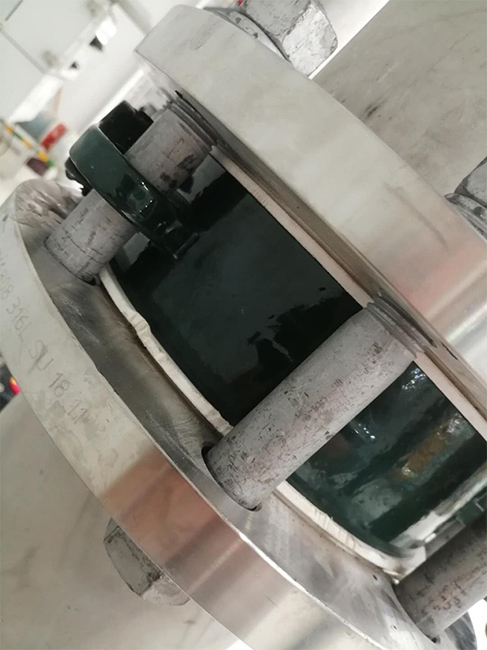

1、现场阀门和法兰盘之间加四氟密封垫片。中线软密封蝶阀安装是严禁加密封垫。
2、现场使用的法兰盘是非标法兰盘,经测量法兰盘的内径是170mm,国家标准GB/T9113-2000的平焊法兰盘的内径是161mm,承插式法兰盘(蝶阀法兰盘)内径是152mm,现场使用的法兰盘的内径远远大于国家标准尺寸。


解决方案:
1、更换大宽边阀门。
2、做一个3毫米厚的钢垫,放到阀门与法兰盘之间,在钢垫和现有的法兰盘之间加一个橡胶皮垫,只是能暂时解决目前的现状,不能保证长期使用的安全性。
3、使用蝶阀专用法兰盘,阀门与法兰盘之间严禁加垫。
