[轴断裂] 电动蝶阀上阀轴扭断案例分析及解决方案


本案例产品名称:290D有靠背中线对夹蝶阀

问题描述:电动蝶阀上阀轴扭断


原因分析:

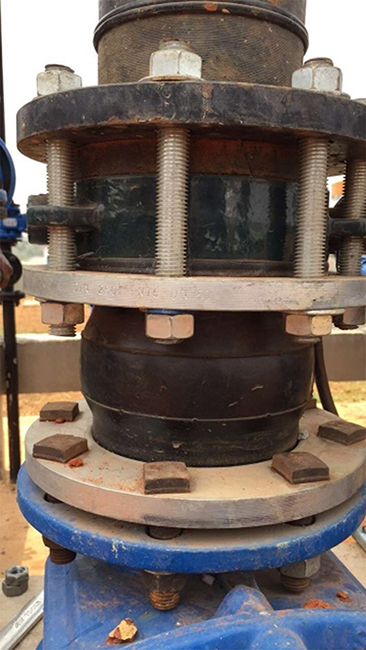

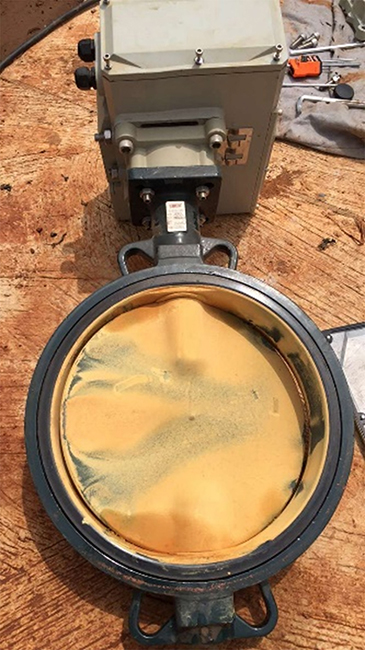

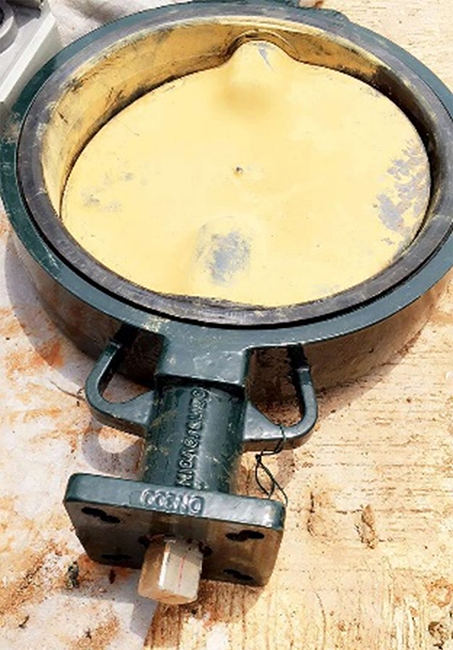

1、阀门在管道上安装的方式不正确,其中一端与软接头直接相连,并且阀门与软接头相对位置装偏,造成阀板的下部与软接头的橡胶挤死,执行器的力矩大直接将阀轴扭断。

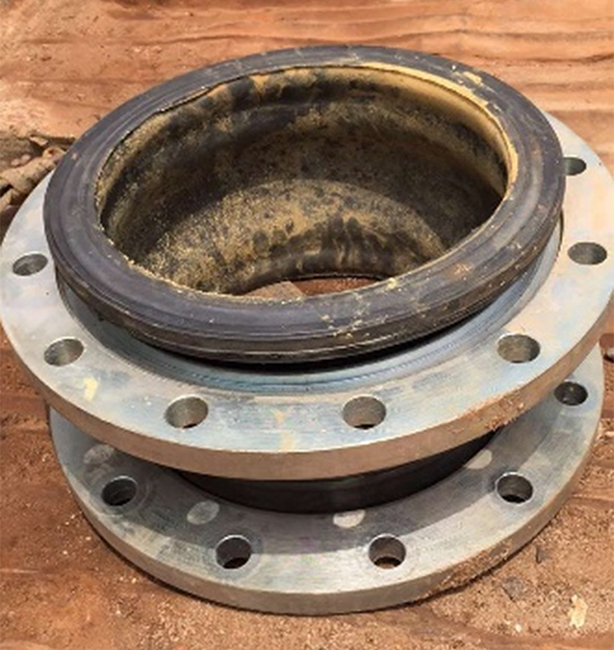

2、管道安装两个相接触的密封面最忌讳的就是软对软、硬对硬的方式,硬对硬那显而易见就是密封不住,必须要加密封垫。软对软的密封面相接触就会出现以下情况:两个软密封面受压后多余的密封材料向内孔收缩, 造成管径变小,这时阀板就会收到干涉,出现打不开、关不住的现象,这时如果强制启闭,就会造成阀门损坏,小规格的阀门相对出现的几率少,规格越大出现的几率越高。尤其是压力高时 有可能会产生介质外泄。


解决方案:
两个软密封面直接相接触的安装方式在实际安装中是大量存在的, 我们公司处理了很多这样的事情。处理的方法就是在两个软密封面之间加一片薄钢板圈(就是法兰盘)。
