[无法开关] 阀门下阀轴串出,阀门转不动,原因分析及解决
本案例产品名称:360D系列对夹蝶阀
问题描述:阀门下阀轴串出,阀门转不动。
原因分析:

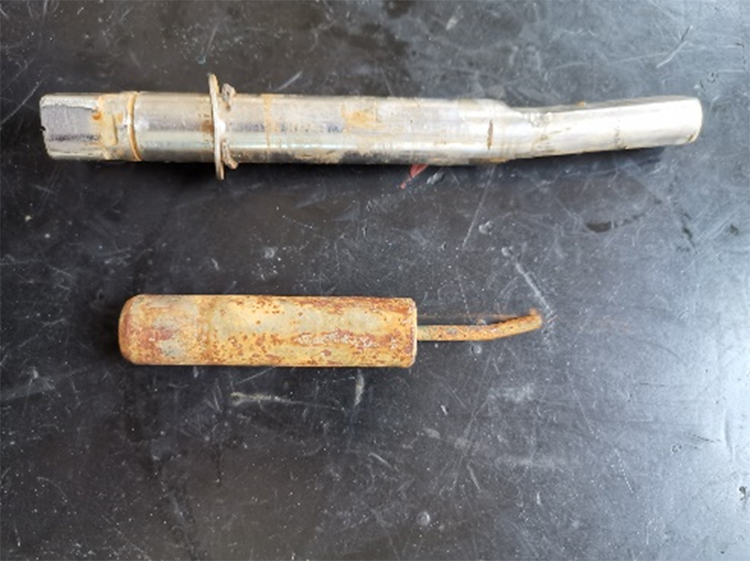

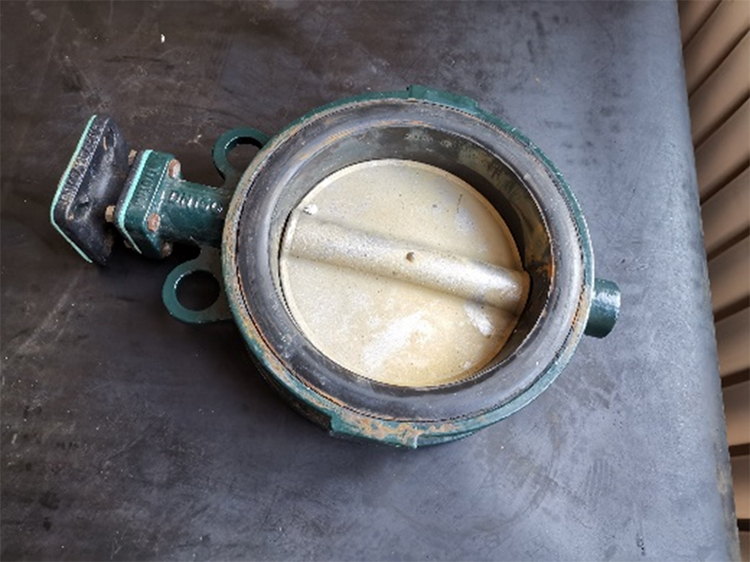

收到退回DN150的阀门,现状是下阀轴脱出阀体下轴孔进入阀板内,造成阀门无法使用,根据收到的阀门进行原因分析:

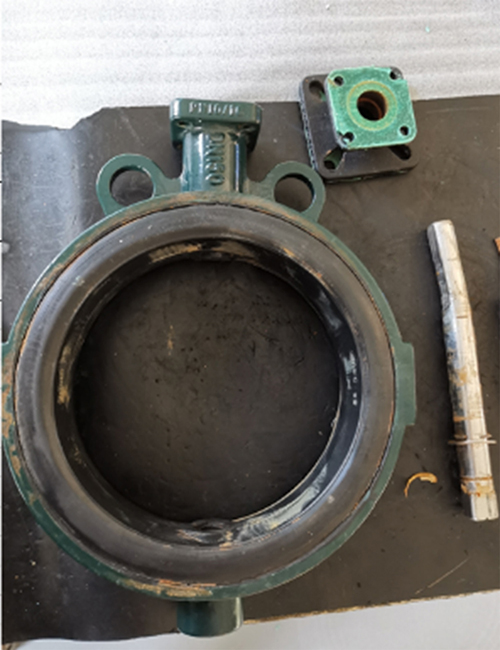

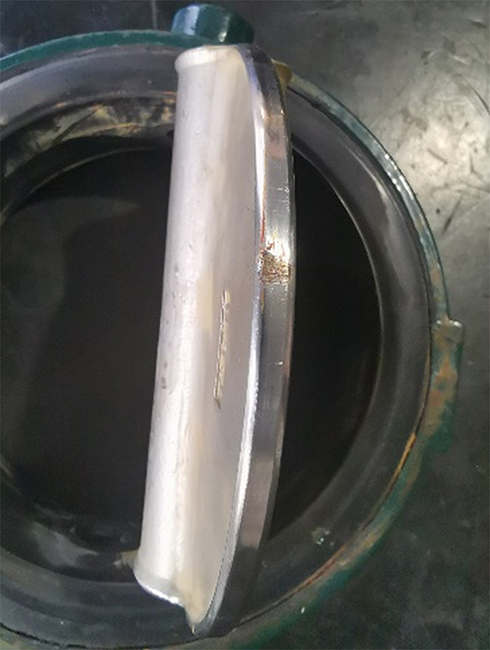

1、阀板外圆有一处严重刮伤部位,阀座上相应的一面也有划痕面,根据这个现象请进一步核实阀板是否与法兰盘内径相碰撞?造成划伤,还是管道内有硬物夹在阀板与阀座间,造成阀板与阀座的损伤?
2、阀门订货为PN10Kg,阀轴材质为416SS,能够承压PN16Kg的管道,我们初步分析是管道介质压力瞬间升高(超出阀门的公称压力),造成上阀轴变形,连接杆变形、连带下阀轴脱别出,这个环节跟阀板是否与硬物碰上、刮伤,共同发生?不知道,管道的实际情况太复杂,不敢十分确定。
3、正常情况下,下阀轴与阀体之间是静配合,与阀板之间是动配合,阀门中间的连接杆只是辅助支撑作用,由于阀座把阀轴抱死,正常情况下阀轴是不会脱出的。向这种阀轴脱出进入阀板的现象,几乎没有发生的,除非是在有些震动过大、倒置安装、开关频繁等特殊的管道上,有可能个别会发生这种阀轴脱出的现象。
解决方案:
1、加长连接杆尺寸,阀板重新抛光。
2、检查管道系统是否有介质压力瞬间升高的情况存在,检查法兰盘与阀门安装是否对正,按照规范安装。
本文为我们整理的常见问题,如果您有其他问题,欢迎发到本论坛,我们会有专业技术工程师解答。
