对夹式蝶阀如何和管道连接


对夹式蝶阀安装指南

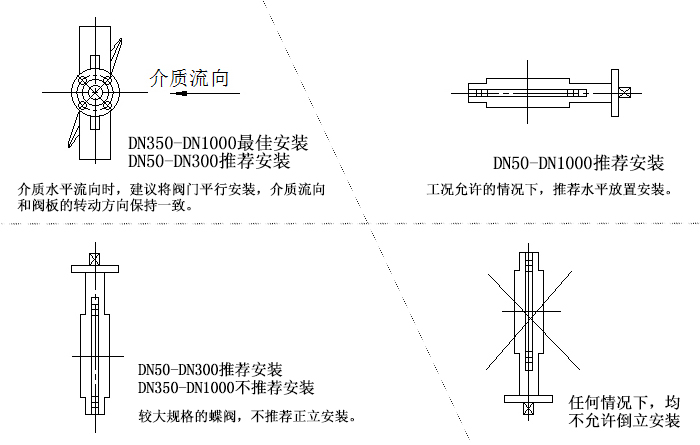

1、阀门安装位置:





2、连接法兰要求:管道对夹法兰标准必须与蝶阀法兰标准相符;建议使用专用法兰或整体法兰;不得使用平焊法兰(套合式),如果用户使用平焊法兰,必须征得供应商同意。



3、焊接法兰要求:确认法兰焊接无误,清理管道焊渣,打磨焊点平整后,方可安装阀门。阀门装上后不允许再焊接法兰,以免烫伤阀座和阀板表面。





4、安装阀门时,蝶板应处于接近全关的位置。确定管道法兰间有足够的距离将阀门插入法兰中间。橡胶阀座两端突出阀体端面作为法兰密封垫,蝶阀安装时无须再加密封垫。

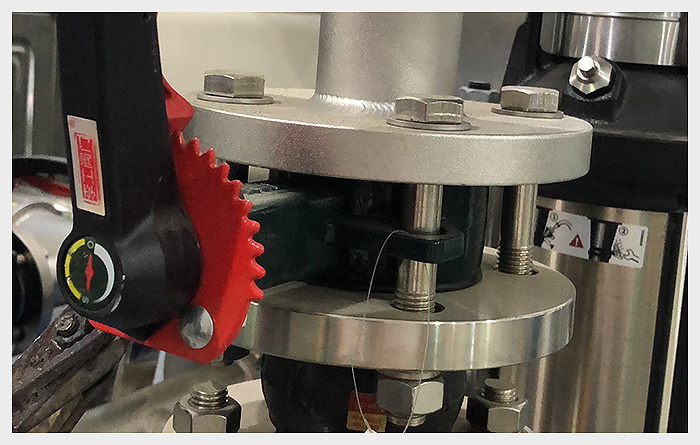

5、将螺栓穿入法兰盘,用手或扳手对称轮流预紧螺栓,以法兰盘端面凸台或外圆及阀体外圆为相互参照物,确认阀门是否与法兰盘对中。




6、谨慎地、轻轻地将阀门开启到全开位置,检查阀板是否对中,检查阀板与法兰内孔有无碰撞现象。




7、安装螺栓时,依次对称均匀、轮流锁紧,特别注意不要拧的过紧,以防造成阀座严重变形,启阀扭矩过大,阀门的使用寿命缩短,一般以拧到不漏为准。最后再操作阀门一次,以确定装配的正确性。


特别注意

1、介质要求:阀座材质为EPDM的阀门,管道内不允许含有任何成分的油,如果含油,那么扭矩会急剧增加。

2、蝶阀不得安装于管道拐角处。




3、阀门在进行安装时,必须确保阀门内腔的清洁。




4、不允许用阀门做撬杠,撬撑法兰。




5、阀门不得在开启情况下安装,以防破坏蝶板表面。




6、阀门在管道上安装时,必须按附图要求选配法兰。




7、必须将管道内的杂质及油污清理干净,确保通过阀门的介质中没有油污及硬颗粒。




8、特别声明:安装前,必须仔细阅读此安装指南。违反上述安装要求,将会造成阀门的损伤,甚至报废;其后果由施工方负责。
