对夹式蝶阀是工业管路中最为常见的阀门种类之一，对夹式蝶阀本身结构比较小，只需把蝶阀放入管道两端法兰中间，用双头螺栓穿过管道法兰和对夹式蝶阀锁紧，就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所，蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

　　对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的安全性，用户应对安装流程加以了解。

　　1、如图所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。

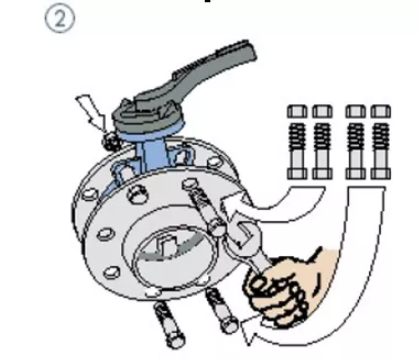

　　2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；

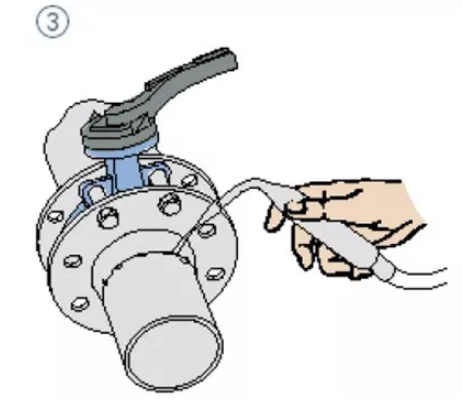

　　3、将法兰利用点焊固定于管道上；

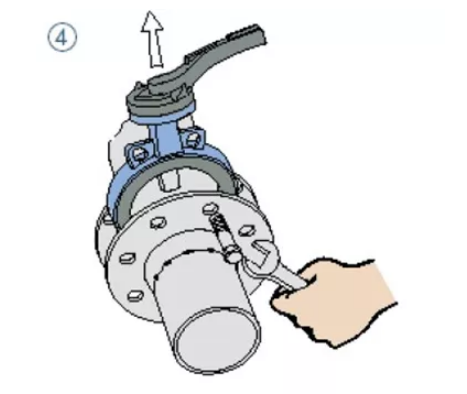

　　4、将阀门移出；

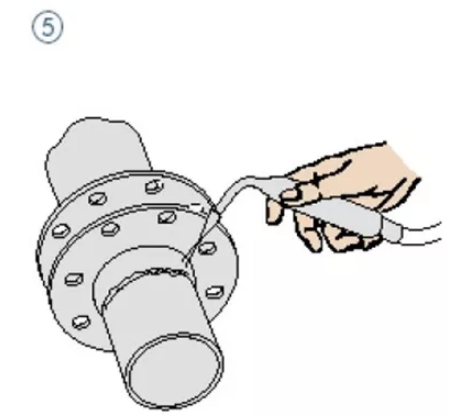

　　5、将法兰完全焊接固定在管道上；

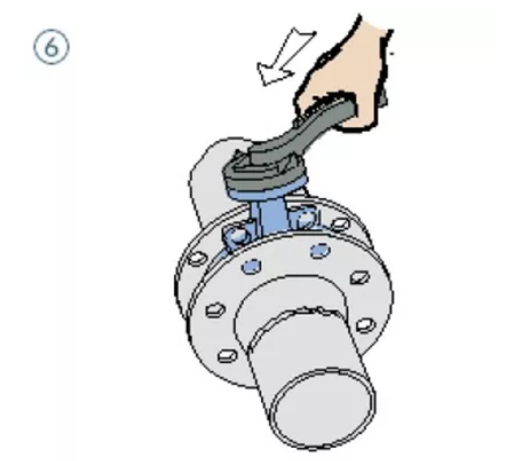

　　6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；

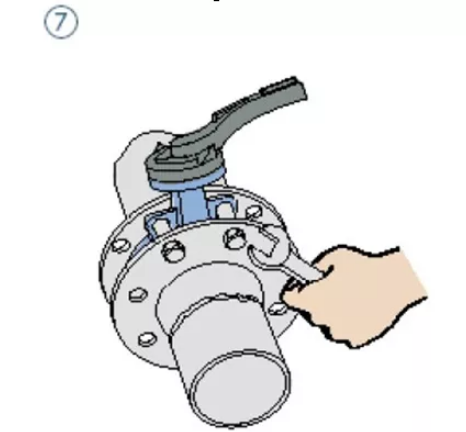

　　7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）

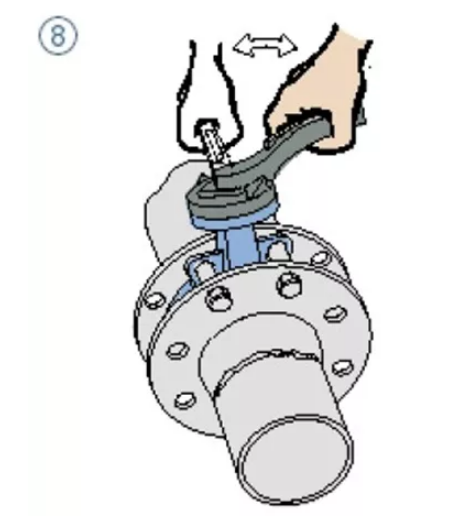

　　8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；


　　9、交叉均衡将所有螺母拧紧；

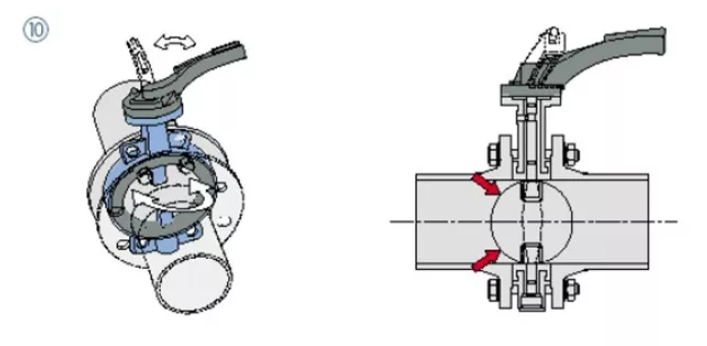

　　10、安装完成后，再次确认阀门能自由开闭，尤其注意：确认阀板没有碰到管道。
