对夹式蝶阀安装说明及步骤


  对夹式蝶阀是工业管路中最为常见的阀门种类之一,对夹式蝶阀本身结构比较小,只需把蝶阀放入管道两端法兰中间,用双头螺栓穿过管道法兰和对夹式蝶阀锁紧,就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所,蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

  山尔管道控制元件有限公司李工阀门专注蝶阀研发生产二十余年;公司生产的194 D71X 对夹蝶阀,采用传统靠背阀座,互换性好、维修成本低廉,在多种领域被广泛应用,尤其适用于建筑行业。290 D71X 对夹蝶阀,具有流量特性好、维修拆卸方便等特点,适用于电力行业;360 D71X 对夹蝶阀362 D71X 对夹蝶阀深受车载、设备等工况领域的青睐。260(DN25-DN40) D71X 对夹蝶阀是食品行业、水处理行业的最优选择。

  下面就让山尔管道控制元件有限公司李工阀门带您来看一下对夹式蝶阀安装时的具体步骤和注意事项:

  一、对夹式蝶阀安装前说明:
  1、安装开始操作前,用气泵喷吹清除配管上的外物,配管内面用清水清洗干净。
  2、仔细核对阀门使用情况是否与其性能规范相符;(温度、压力)
  3、检查阀门通道及密封面是否有杂物,并及时清除;
  4、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;
  5、对夹式蝶阀必须使用专用的蝶阀法兰片。
  6、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。
  7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中,螺钉均匀拧紧,密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板,或顶住蝶板造成阀杆处泄漏。

  二、对夹式蝶阀安装步骤:
  对夹式蝶阀的正确安装关系到蝶阀的密封程度,以及会不会泄露等问题,包括工况作业中的安全性,用户应对安装流程加以了解。

  1、如图所示,将阀门放置于预安装的两片法兰之间,注意螺栓孔要整齐对齐。






  2、将四对螺栓螺母轻轻插入法兰孔,将螺母稍加拧紧以校正法兰面的平面度;






  3、将法兰利用点焊固定于管道上;






  4、将阀门移出;






  5、将法兰完全焊接固定在管道上;






  6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏,并保证阀板有一定的开度;






  7、校正阀门位置并将四对螺栓拧紧,(注意不要拧得过紧)






  8、将阀门打开,保证阀板能自由开闭,然后使阀板轻微开启;






  9、交叉均衡将所有螺母拧紧;

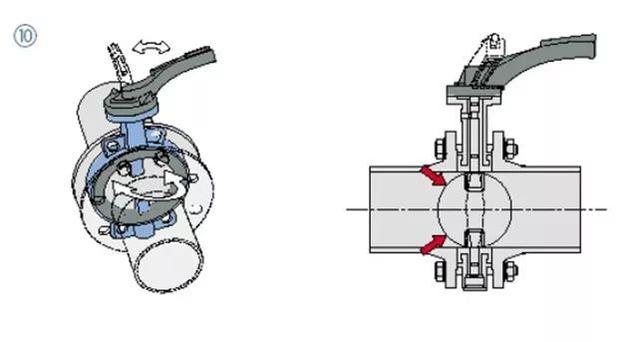

  10、再次确认阀门能自由开闭,注意:确认阀板没有碰到管道。
