中线蝶阀安装用螺栓规格数量



规格 1.0MP 1.6MPA

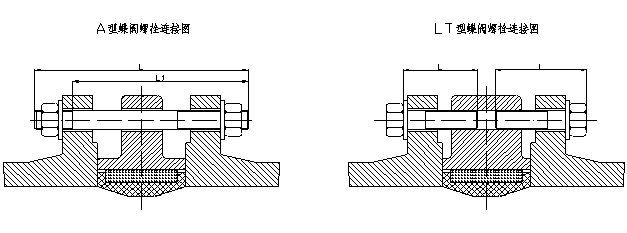

双头螺栓
(适用“A”型蝶阀)
六角螺栓
(适用“LT型蝶阀)
双头螺栓
(适用“A“型蝶阀)
六角螺栓
(适用“LT“型蝶阀)
mm (inch) 数量 直径×L1 总长L 数量 直径×L 数量 直径×L1 总长L 数量 直径×L
40 1.5″ 4 M16×95 115 4×2 M16×32 4 M16×95 115 4×2 M16×32
50 2″ 4 M16×110 130 4×2 M16×40 4 M16×110 130 4×2 M16×40
65 2.5″ 4 M16×120 140 4×2 M16×45 4 M16×120 140 4×2 M16×45
80 3″ 8 M16×120 140 8×2 M16×45 8 M16×120 140 8×2 M16×45
100 4″ 8 M16×130 150 8×2 M16×50 8 M16×130 150 8×2 M16×50
125 5″ 8 M16×130 150 8×2 M16×50 8 M16×130 150 8×2 M16×50
150 6″ 8 M20×140 165 8×2 M20×50 8 M20×140 165 8×2 M20×50
200 8″   M20×150 175 8×2 M20×55 12 M20×150 175 12×2 M20×55
250 10″ 12 M20×160 185 12×2 M20×60 12 M24×160 185 12×2 M24×60
300 12″ 12 M20×170 195 12×2 M20×65 12 M24×170 200 12×2 M24×65
350 14″ 16 M20×170 195 16×2 M20×65 16 M24×170 200 16×2 M24×65
400 16″ 16 M24×190 220 16×2 M24×75 16 M27×200 230 16×2 M27×75
450 18″ 20 M24×220 250 20×2 M24×80 20 M27×220 254 20×2 M27×80
500 20″ 20 M24×260 290 20×2 M24×90 20 M30×260 294 20×2 M30×90
600 24″ 20 M27×290 324 20×2 M27×100 20 M33×290 334 20×2 M33×100
700 28″ 24 M27×300 334 - - 20 M33×300 341 - -
800 32″ 24 M30×330 364 - - 24 M36×330 375 - -
900 36″ 24 M30×350 388 4×2 M30×100 - - - - -
1000 40″ 24 M33×370 411 4×2 M33×100 - - - - -
1200 48″ 32 M36×375 420 4×2 M36×100 - - - - -



1 . 双头螺栓采用标准为GB898-88  bm1.25d.
2.六角螺栓采用标准为GB5780-86。
3.DN900(36”)、DN1000(40”)DN1200(48”)PN1.0MPa及700(28”)PN1.6MPa“A”型阀体二脖颈处采用六角螺栓连接,数量分别为4x 2,列于六角螺栓栏中。
